Elektrisch leitfähige Klebebänder

Elektrisch leitfähiges Klebeband (ECT) für empfindliche Anwendungen wie Automobil-, Luft- und Raumfahrt-, Verteidigungs-, Medizin- und Telekommunikationsprodukte. ECT ist mit leitfähigen Haftklebern und einer Vielzahl verschiedener leitfähiger Trägermaterialien ausgestattet. Mit unserem breiten Sortiment an gefüllten Acrylatklebmassensystemen, die ein ausgewogenes Verhältnis zwischen elektrischer Leitfähigkeit und Klebeeigenschaften bieten, können wir die beste Lösung für Ihre Anforderungen finden.

Kontaktieren Sie uns!

Doppelseitige ECT

Doppelseitige Erdungslösungen

Unser doppelseitiges Klebeband ist mit zwei verschiedenen Trägermaterialien erhältlich. Das gewebte Trägermaterial zeichnet sich durch eine höhere Reißfestigkeit, eine sehr gute Dimensionsstabilität und eine bessere Nacharbeitbarkeit aus, während das Vliesträgermaterial eine schnellere Benetzung, eine ausgezeichnete Anpassungsfähigkeit und eine hervorragende Stanzbarkeit bietet.

Eigenschaften

Hohe Klebeleistung

Hohe Leitfähigkeit

Repulsionsbeständigkeit

Typische Anwendungen

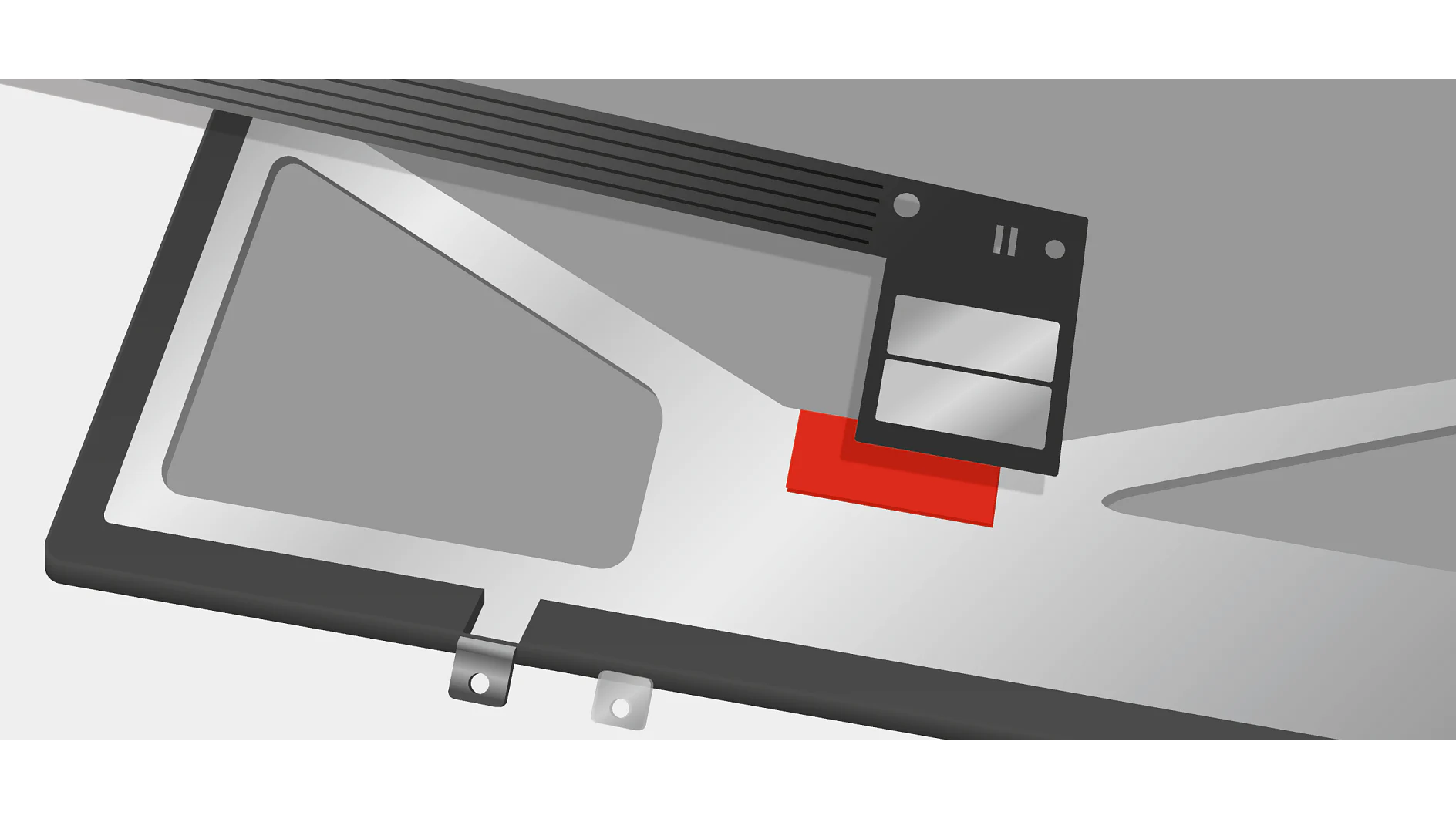

FPC-Erdung

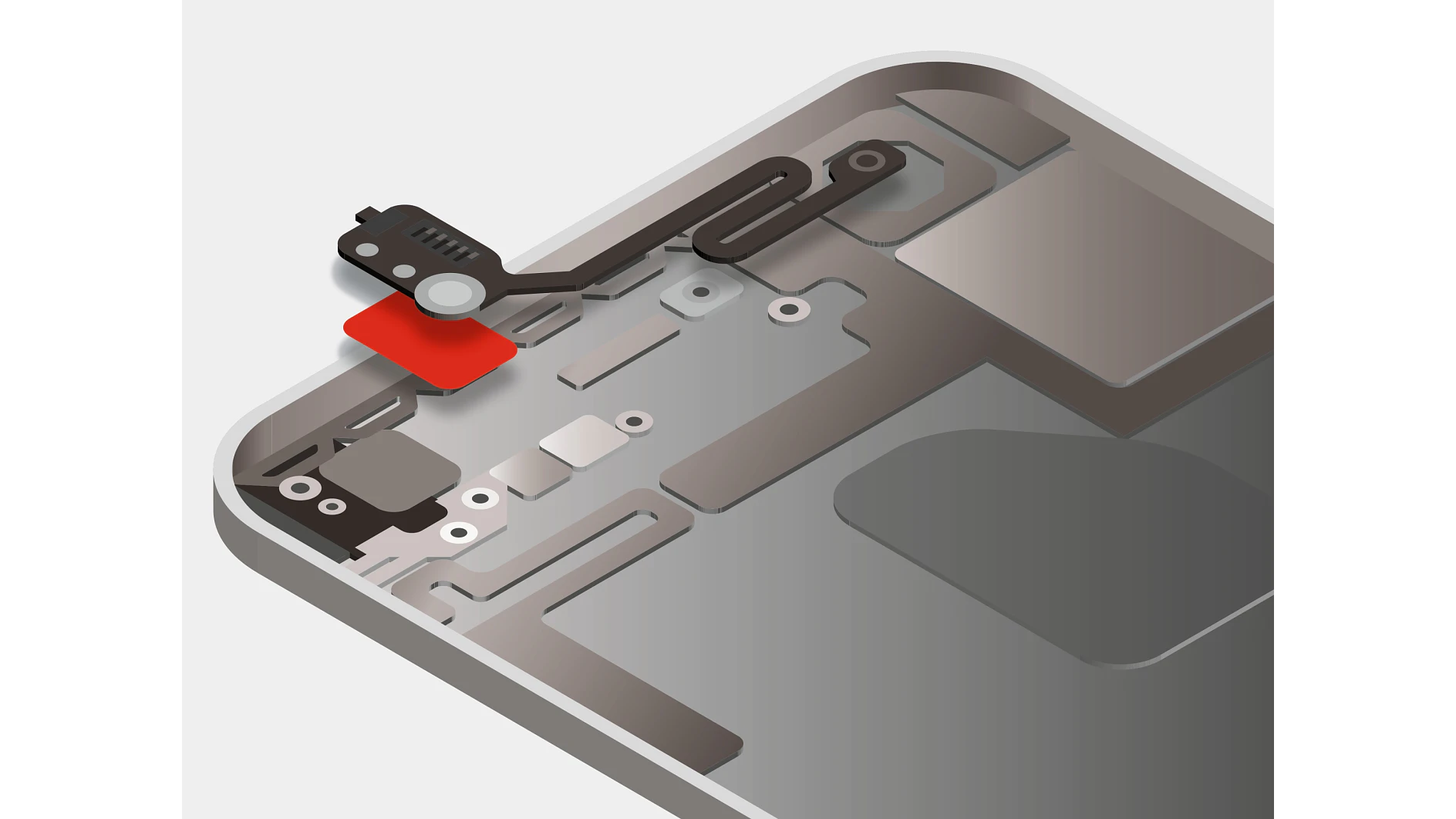

Antennenerdung

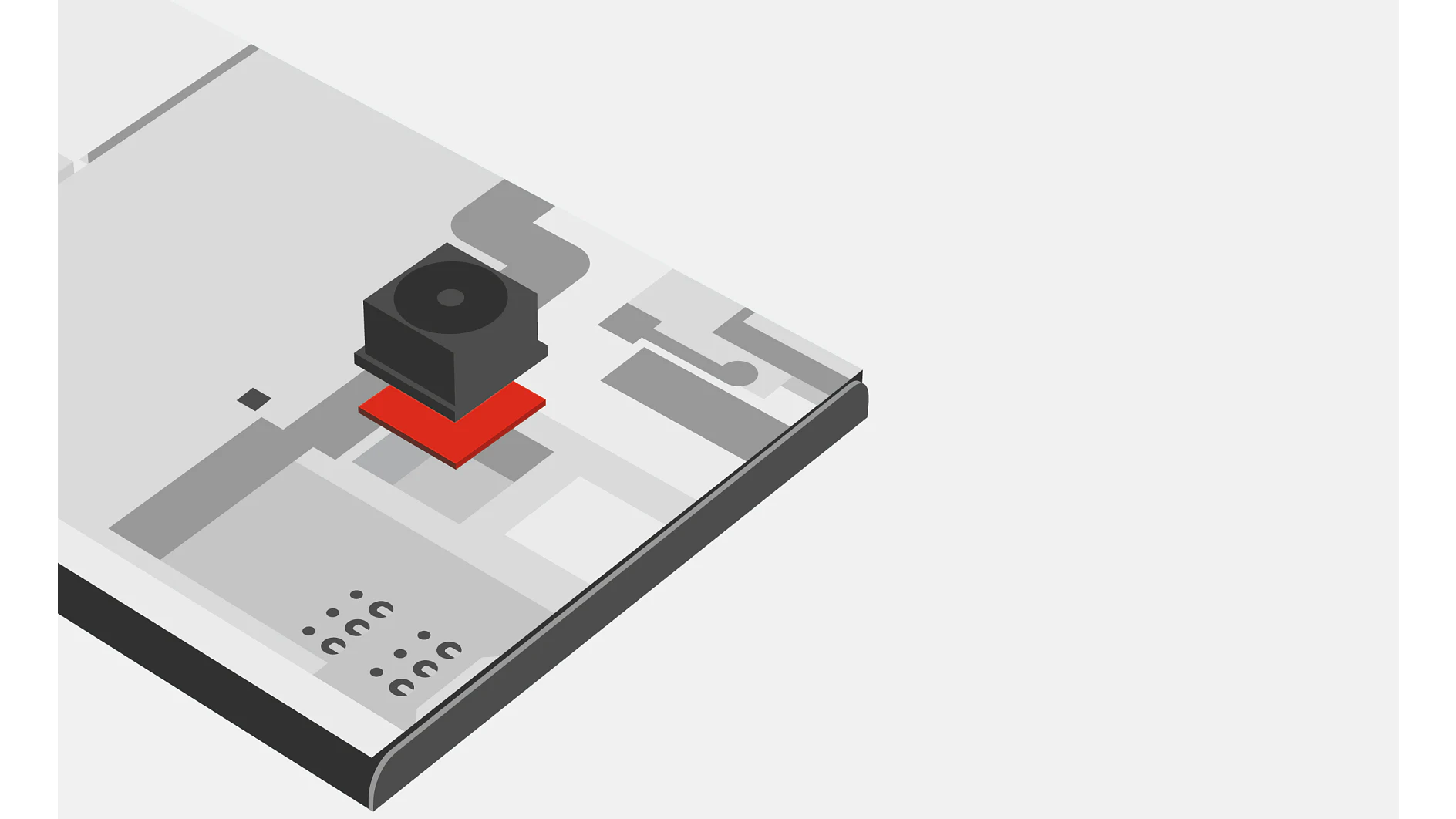

Kameraerdung

Fakten und Zahlen

tesa® Produkt¹	Typ und Träger	Klebmassentyp	Schichtdicke [µ]	Farbe	Log m/mm	Liner & Dicke	Schälhaftung auf SUS (anfänglich/endgültig) [N/cm]	Kontaktwiderstand [mΩ.inch2]	Oberflächenwiderstand [mΩ.inch2]	Wirksamkeit der Abschirmung [dB]
tesa® 60371	Doppelseitig; Vliesstoff	Leitfähiges Acryl	30	Schwarz	100 x 1.040	PET 50µ	3,5 / 5,1	0,01	0,1	>60
tesa® 60372	Doppelseitig; Vliesstoff	Leitfähiges Acryl	50	Schwarz	100 x 1.040	PET 50µ	4,3 / 5,6	0,01	0,1	>60
tesa® 60374	Doppelseitig; Vliesstoff	Leitfähiges Acryl	100	Schwarz	50 x 1.040	PET 50µ	5,7 / 8,5	0,01	0,1	>60
tesa® 60252	Doppelseitig; gewebt	Leitfähiges Acryl	55	Grau	50 x 1.040	PE-Papier 120µ	5,5 / 8,5	0,05	0,2	>50
tesa® 60253	Doppelseitig; gewebt	Leitfähiges Acryl	70	Grau	50 x 1.040	PCK 120µ	4,8 / 9,7	0,05	0,2	>50
tesa® 60254	Doppelseitig; gewebt	Leitfähiges Acryl	100	Grau	50 x 1.220	PCK 120µ	6,6 / 10,4	0,05	0,2	>50
tesa® 60255	Doppelseitig; gewebt	Leitfähiges Acryl	150	Grau	50 x 1.040	PCK 120µ	4,5 / 10,5	0,05	0,2	>50

¹ Alle gültigen Produktdaten sind auf der Produktseite verfügbar.

Einseitige ECT

Einseitige Lösungen für EMI-Abschirmung und -Abdeckung

Strenge Anforderungen an die elektromagnetische Interferenz (EMI) sind nicht nur in der Automobilindustrie für die Sicherheit notwendig. Sie stellen auch eine Herausforderung für die Ingenieure dar, da viele Komponenten in leistungselektronischen Systemen bei hochfrequenten Schaltvorgängen Knoten und hohe Schleifen erzeugen.

Eine wichtige Anwendung von EMI-Bändern sind Abdichtungen, bei denen Entlüftungsöffnungen, Durchgangslöcher oder Leitungen mit Dichtungen aus Materialien mit hoher Abschirmwirkung abgedichtet werden. Zu den dicken Klebebändern gehören häufig leitfähige Vliese, Gewebe oder Schaumstoffe oder elektrisch leitende oder isolierende Klebmassen, die an den Innenseiten von Gehäusen rund um die abgedichteten Ausstanzungen angebracht werden.

Eigenschaften

EMI-Abschirmung

Modernes Erscheinungsbild

Repulsionsbeständigkeit

Typische Anwendungen

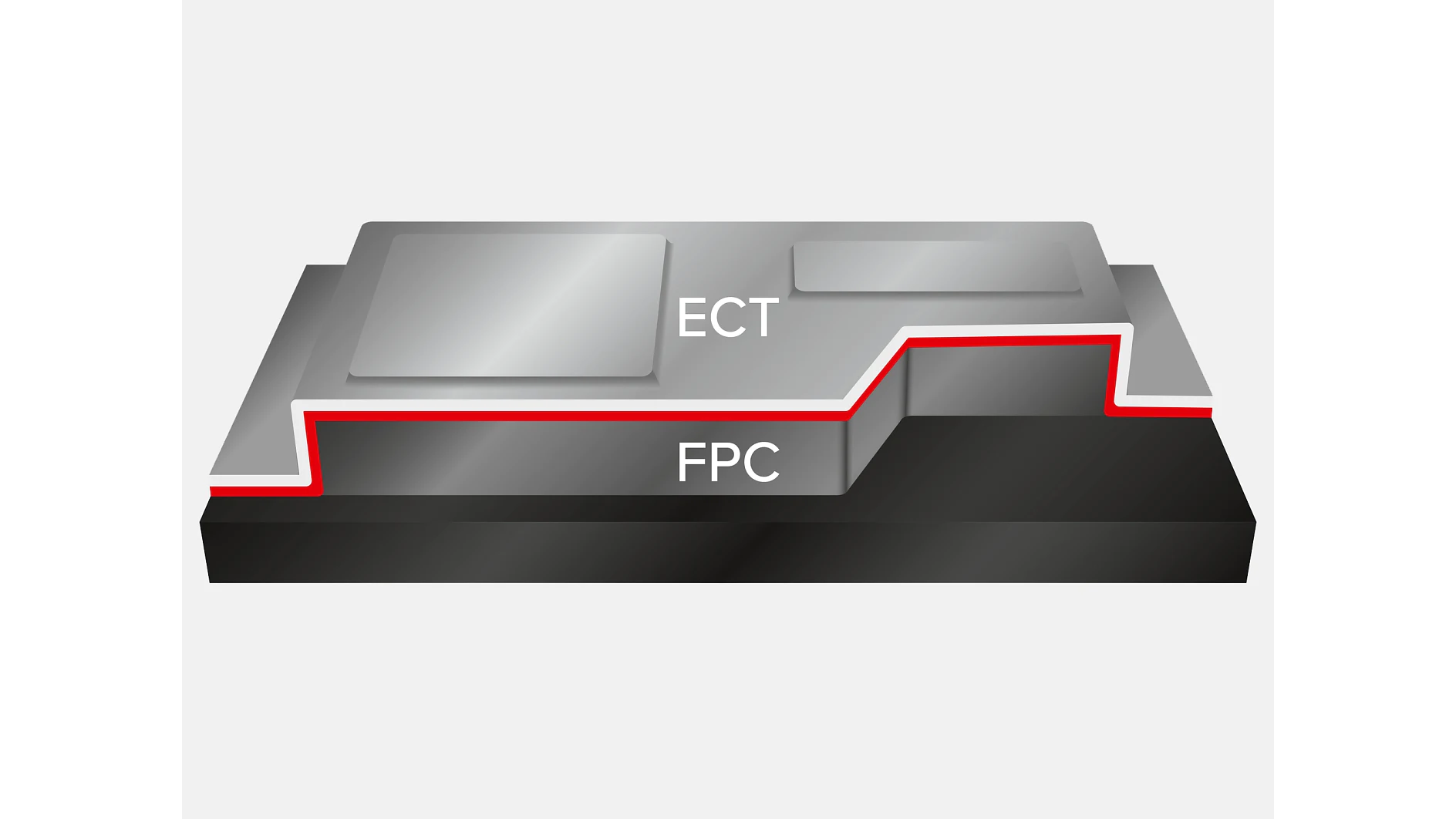

tesa-electronics-ect-fpc-copper-illustration

FPC-Abdeckung

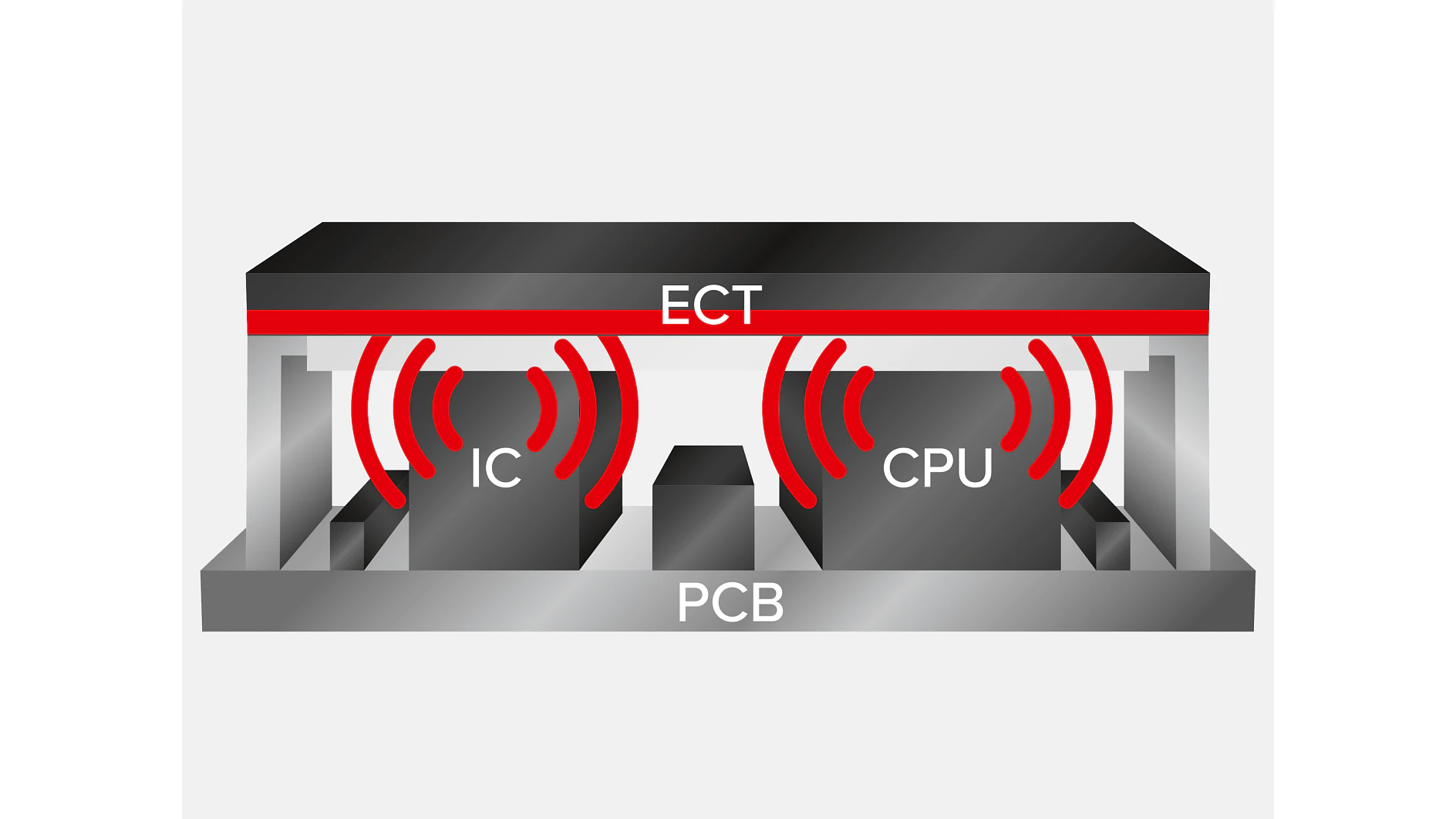

tesa-electronics-ect-matte-black-copper-shielding-illustration_300dpi

Abschirmdose

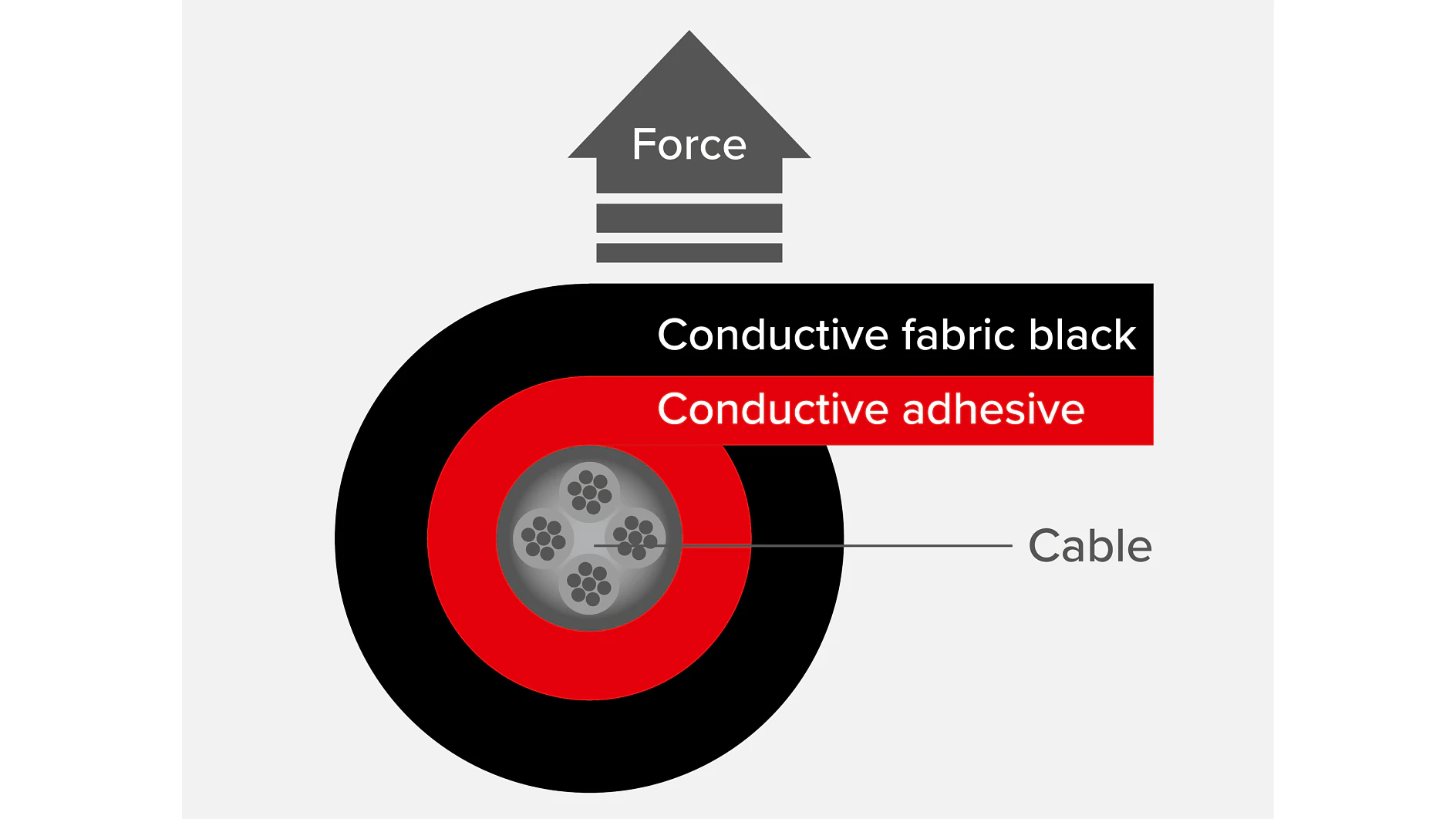

tesa_Illu_Matte-black-fabric-ECT_Cable_v1_300dpi

Drahtumwicklung

Fakten und Zahlen

tesa® Produkt¹	Typ und Träger	Klebmassentyp	Schichtdicke [µ]	Farbe	Log m/mm	Liner & Dicke	Schälhaftung auf SUS(anfänglich/endgültig) [N/cm]	Durchgangswiderstand[mΩ.inch2]	Oberflächenwiderstand[mΩ.inch2]	Wirksamkeit der Abschirmung[dB]
tesa® 60537	Einseitig; Kupfer	Leitfähiges Acryl	30	Kupfer	50 x 1.020	PET 50µ	6,3 / 7,5	0,05	0,2	>70
tesa® 60538	Einseitig; Kupfer	Leitfähiges Acryl	50	Kupfer	50 x 1.020	PET 50µ	6,4 / 7,7	0,05	0,2	>70
tesa® 4386	Einseitig; Aluminium	Leitfähiges Acryl	85	Silber	50 x 1.000	Papier 65µ	/ 3,0	-	0,2	-

¹ Alle gültigen Produktdaten sind auf der Produktseite verfügbar.

Einseitige Schaumstoff-ECT

Unser einseitig elektrisch leitfähiges Schaumstoffband kann zur Abschirmung, zur Erdung und zum Füllen von Lücken verwendet werden. Je nach gewähltem Schaumstoff bietet es entweder eine hervorragende Anpassungsfähigkeit, ein ausgezeichnetes Rückstellverhalten oder eine sehr hohe Abriebfestigkeit. Alle Serien dieses Sortiments haben ausgezeichnete stoßdämpfende und dämpfende Eigenschaften.

Eigenschaften

EMI-Abschirmung

Elektrische Leitfähigkeit

Komprimierbarkeit

Typische Anwendungen

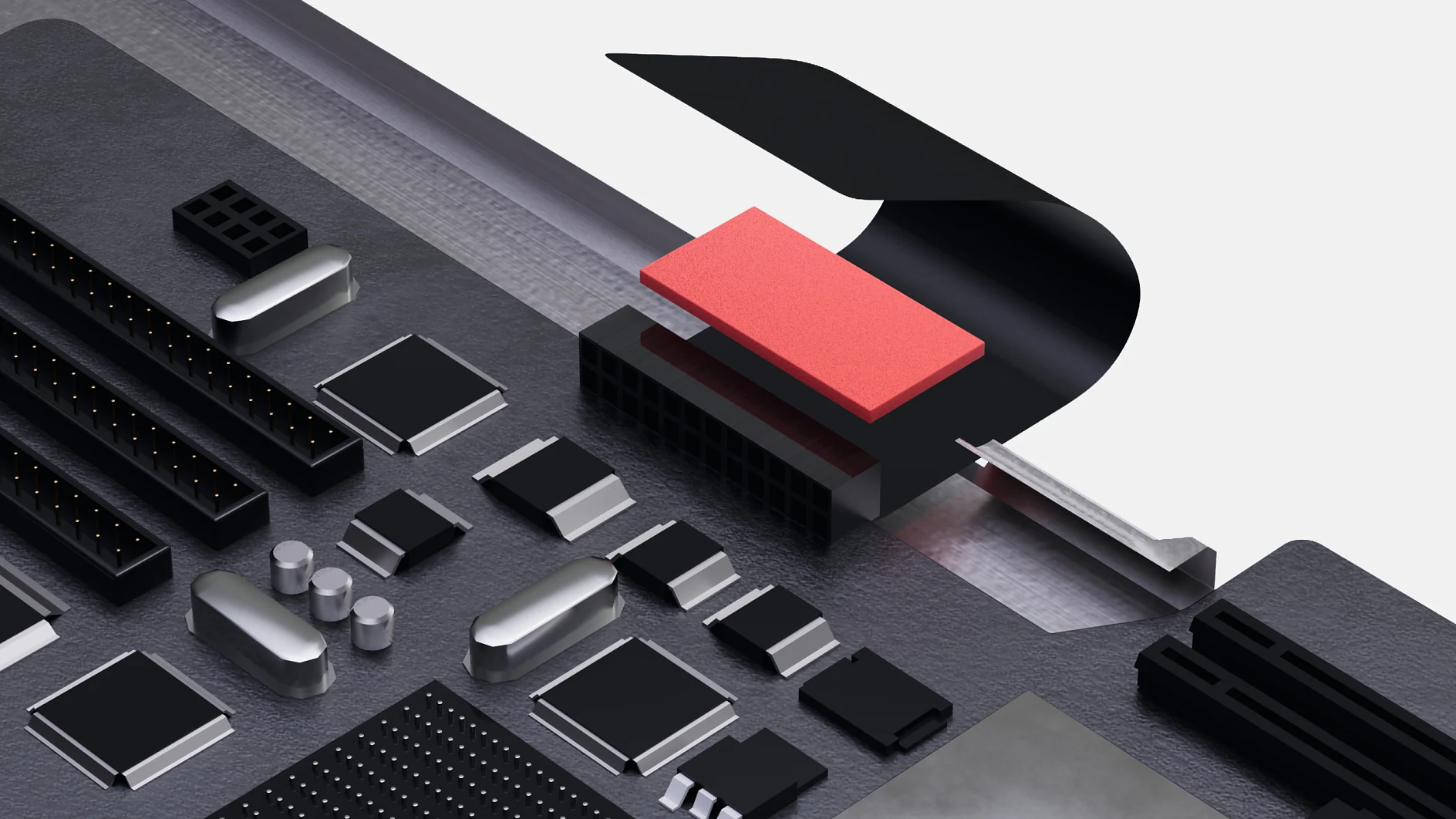

E-ECT_Applikationsillustrationen_Schaum_ECT_Anwendung_Illustration_FPC_300dpi

FPC-Erdung

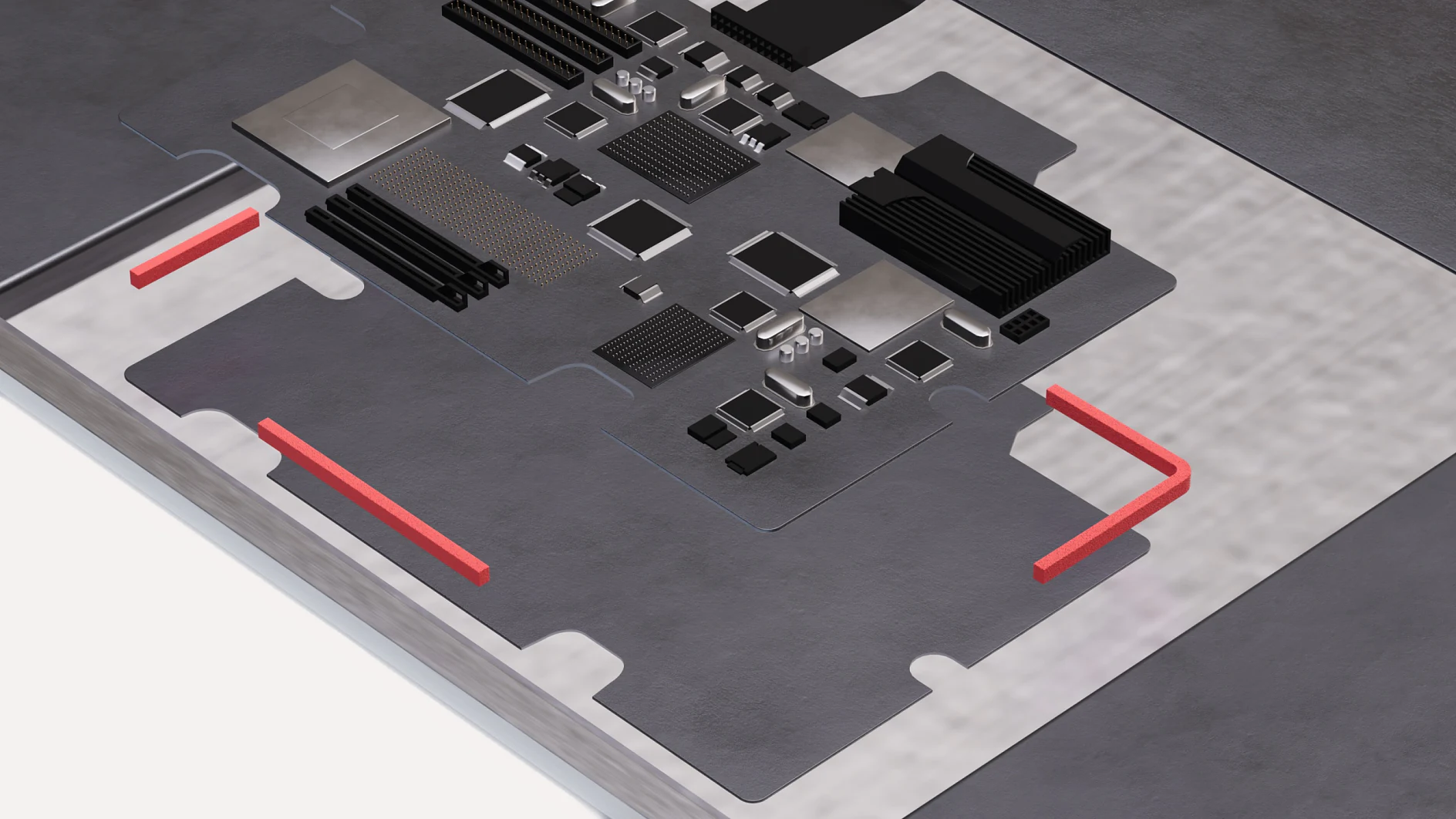

E-ECT_Applikationsillustrationen_Foam_ECT_application_illustration_MLB_300dpi

MLB-Erdung

Fakten und Zahlen

tesa® Produkt¹	Typ und Träger	Klebmassentyp	Schichtdicke [µ]	Farbe	Log m/mm	Liner & Dicke	Schälhaftung auf SUS(anfänglich/endgültig) [N/cm]	Durchgangswiderstand[mΩ.inch2]	Oberflächenwiderstand[mΩ.inch2]	Wirksamkeit der Abschirmung[dB]
tesa® 60246	Einseitiger Schaumstoff	Leitfähiges Acryl	300	Grau	40 x 1.030	PCK 120µ	4,8 / 6,3	0,03	0,2	>70
tesa® 60248	Einseitiger Schaumstoff	Leitfähiges Acryl	500	Grau	30 x 1.030	PCK 120µ	4,8 / 6,3	0,03	0,2	>70
tesa® 60217	Einseitiger Schaumstoff	Leitfähiges Acryl	1.500	Grau	30 x 1.000	PCK 120µ	/ 8,5	0,03	0,2	>70
tesa® 60218	Einseitiger Schaumstoff	Leitfähiges Acryl	2000	Grau	20 x 1.000	PCK 120µ	/ 8,5	0,03	0,2	>70

¹ Alle gültigen Produktdaten sind auf der Produktseite verfügbar.

Downloads

tesa® ECT-Sortimentsmappe für Konverter PDF 649,6 kB
