高強度接着用の熱活性化接着テープ
概要
- 熱活性化粘着テープは、要求の厳しい産業用途において、永久的で高強度の構造接着を実現するために設計された熱反応型の粘着フィルムシステムです。
- テープは室温では非粘着性を保ち、熱と圧力によって活性化して、高い機械的安定性と長期信頼性を備えた耐久的な接着を形成します。
- 耐薬品性、耐油性、耐燃料性、耐UV性、耐老化性、耐温度極限性、ならびに継続的な機械的応力に対して優れた耐性を発揮します。
- 代表的な用途には、電子機器の組立、自動車部品、電動モーター、摩擦材、そして精密で耐久性のある性能が求められる構造接着が含まれます。
熱活性化接着テープ は、恒久的で高強度の接着を実現するために設計された、熱反応性の接着フィルムシステムです。このフィルムは室温では粘着性がなく、清潔な取り扱いと正確な位置決めが可能です。活性化は熱と圧力によってのみ起こり、約120 °Cから開始し、ニトリルゴムとフェノール樹脂の間で不可逆的な架橋反応を引き起こします。その結果、機械的に安定した長期にわたる接着が得られ、過酷な産業環境下でも確実に性能を発揮します。
完全に硬化すると、熱活性化接着テープは最大30 N/mm²の接着強度を達成し、最大350 °Cの温度に耐えます。これにより、優れた耐薬品性、温度安定性、長期耐久性を備えた構造用接着ソリューションとなり、継続的な機械的負荷下でも性能を発揮します。
薄型設計と均一な応力分散により、当社の熱活性化接着テープ、tesa® HAFは、自動車、エレクトロニクス、および産業製造分野における革新的な軽量化コンセプトを支えます。
熱活性化接着テープが選ばれる理由
熱活性化接着テープは、妥協のない構造性能を実現します。熱硬化性の化学反応により、油、燃料、溶剤、強力な化学薬品に耐性のある接着を形成し、パワートレイン、自動車、エレクトロニクス、および高負荷環境に特に適しています。硬化後、接着層は耐老化性、耐UV性、耐極端温度性に優れ、継続的な機械的応力下でも長期的な信頼性を確保します。
液状接着剤とは異なり、tesa® HAFは、接着剤の厚みを規定どおり均一に保ち、はみ出しや機械の汚染を防ぎます。フィルム形状により、クリーンなダイカットと自動加工が可能になり、生産工程を分離できます。接着剤の貼り付けはある工程で行い、熱活性化は工程チェーンの後段で実施できます。完全に硬化すると、熱活性化フィルムは再び熱にさらされても元の状態には戻りません。
機械的固定方法と比べて、tesa® HAFは腐食を防ぎ、振動による疲労を低減し、接着面全体に応力を均一に分散します。従来の両面テープと比べて、動的荷重下でのせん断強度と構造信頼性が大幅に高くなります。
薄型で軽量な設計と、接着面全体にわたる精密な応力分散を可能にすることで、熱活性化接着テープは、優れた耐薬品性、温度安定性、長期耐久性を維持しながら、次世代の製品コンセプトを支えます。
熱活性化接着テープの用途
熱活性化接着テープは、過酷な産業環境における最高レベルの接着要件を満たすために、特別に開発されました。信頼性、耐久性、高強度の接着が不可欠な電子機器および自動車産業で広く使用されています。同時に、その性能特性により、精密で堅牢な接着ソリューションを必要とする他の多くの産業分野にも適しています。あらゆる用途において、熱活性化接着テープは、耐久性、化学的安定性、構造強度が重要となる場面で、その価値を発揮します。 当社の技術専門家は、製品コンサルティングだけでなく、現場でのサポートも提供します。ご要望に応じて、当社の研究センターにてお客様固有の分析および評価を実施します。
詳細については、
高強度の構造接着のための熱活性化粘着ソリューション
最適な用途： 熱活性化粘着テープは、過酷な使用条件下で永久的かつ高強度の接着が必要な用途向けに設計されています。耐薬品性、温度安定性、構造信頼性が重要となる自動車、電子機器、産業製造プロセスを支えます。
高性能の理由
- 高い構造接着強度
- 優れた耐油性・耐薬品性
- 高い耐熱性
- 耐老化性および耐UV性に優れる
- 均一で精密な接着層厚み
- 打ち抜き加工および自動処理に適しています
代表的な用途

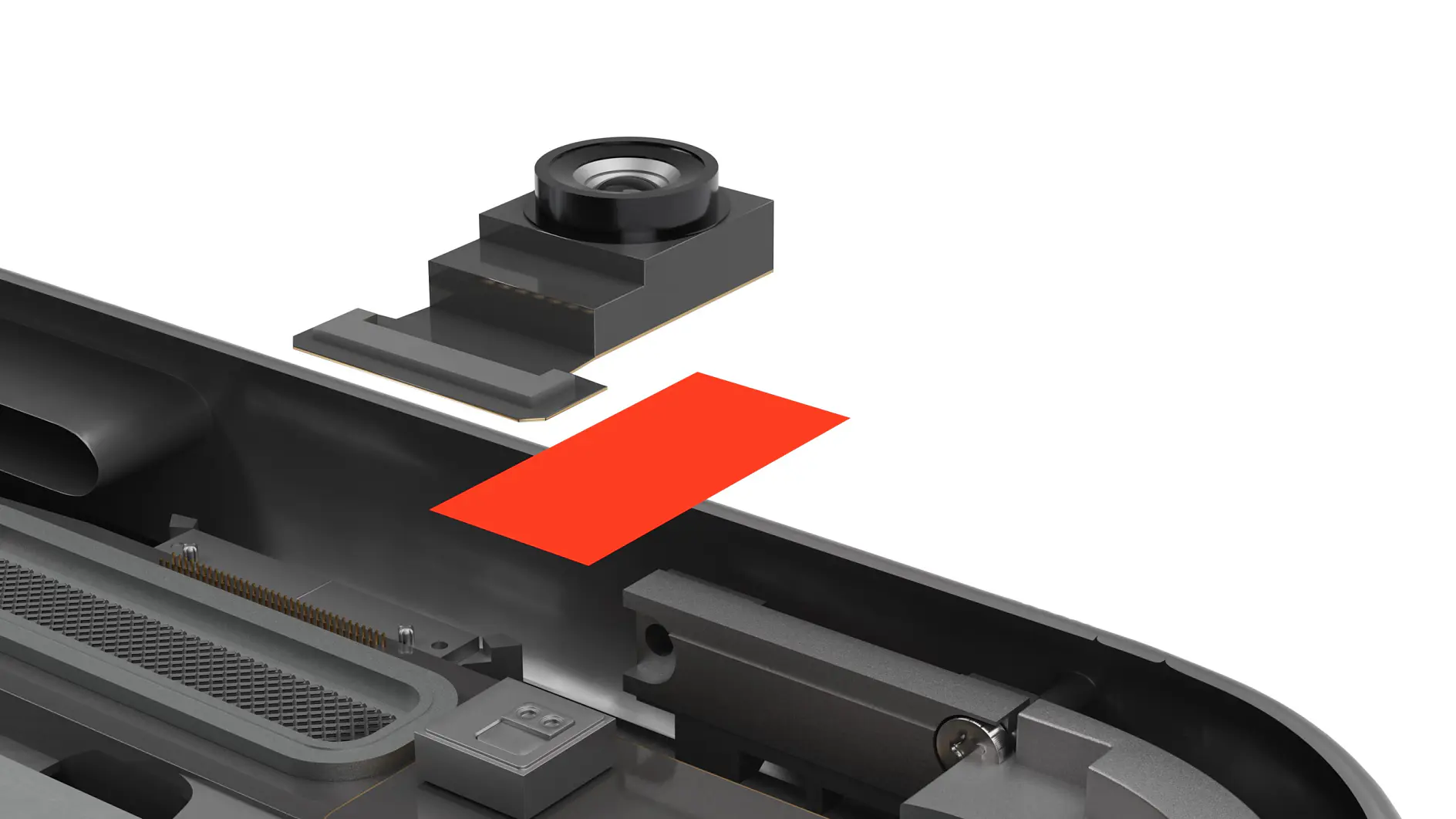

- 部品およびFPCの実装
- カバーレンズの取り付け
- 摩擦材の接着

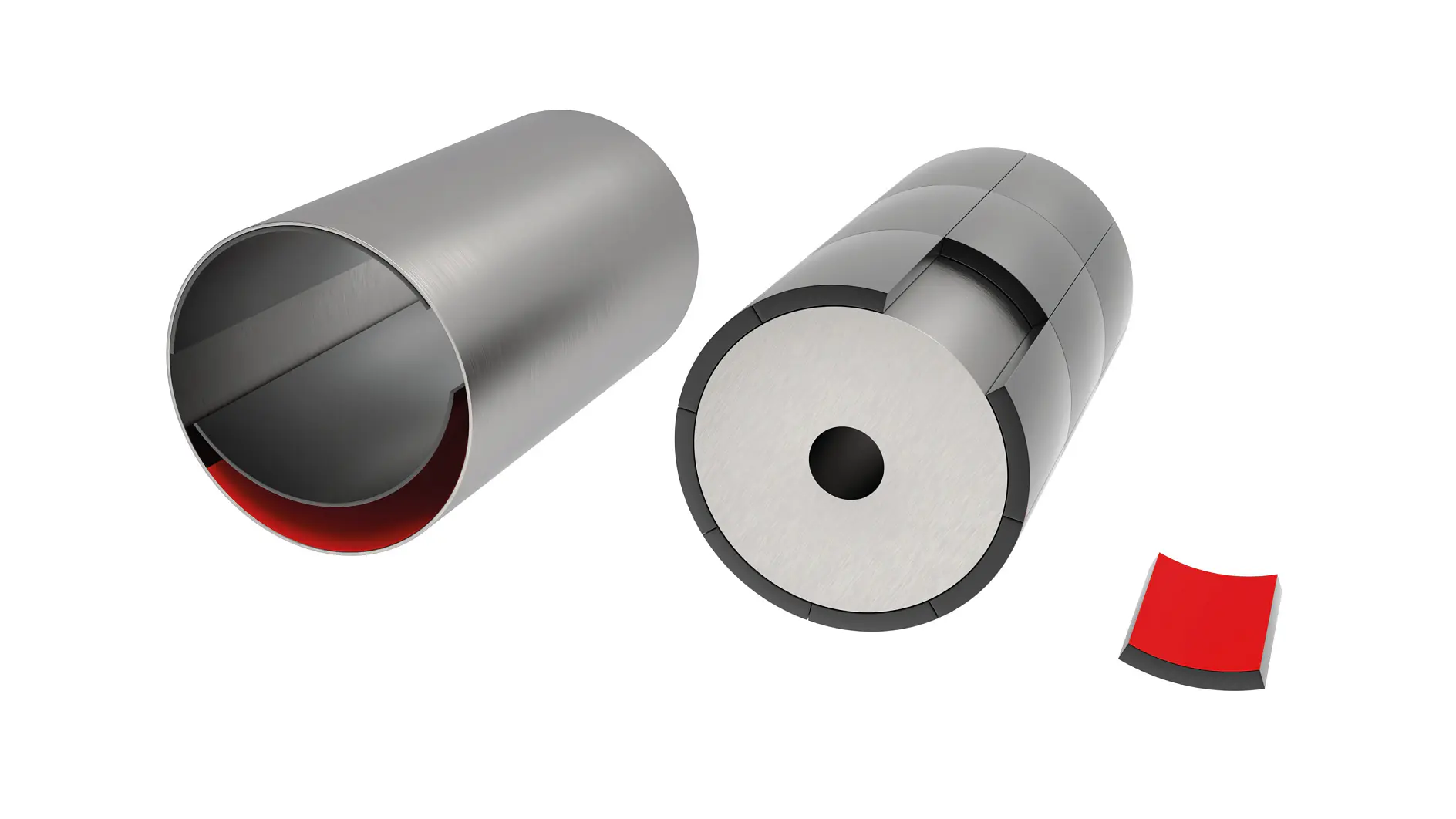

- 電動モーターローターへのマグネット接着
- レザーとスペーサーファブリックの接着
性能の要点： 熱活性化粘着テープは、要求の厳しい産業用途に向けて、優れた耐薬品性、耐熱性、耐機械性を備えた耐久的な構造接着を提供します。
熱活性化接着テープの適用プロセス
熱活性化接着テープを適用するには、信頼性が高く再現性のある接着結果を確保するために、加工パラメータを精密に制御することが不可欠です。時間、温度、加圧の相互作用は架橋反応に直接影響し、ひいては最終的な接着性能に影響します。
接着温度を上げることで、熱硬化反応が加速され、プロセス全体の時間を大幅に短縮できます。ただし、温度調整は常に適切な圧力設定とのバランスを取る必要があります。特に反応性のtesa® HAFでは、気泡の発生を防ぎ、空隙のない均一な接着層を確保するために、高温で作業する際には加圧を高めることが重要です。
一般的なプロセスは、tesa® HAFを一方の基材にプレラミネートすることから始まります。ライナーを剥がした後、もう一方の基材を正確に位置決めします。その後、ヒートプレスを用いて接着を行い、規定の温度、圧力、保持時間のパラメータを適用します。用途に応じて、圧力をかけずに高温で行う任意のポストキュア工程を追加することで、最終的な機械的性能をさらに最適化できます。

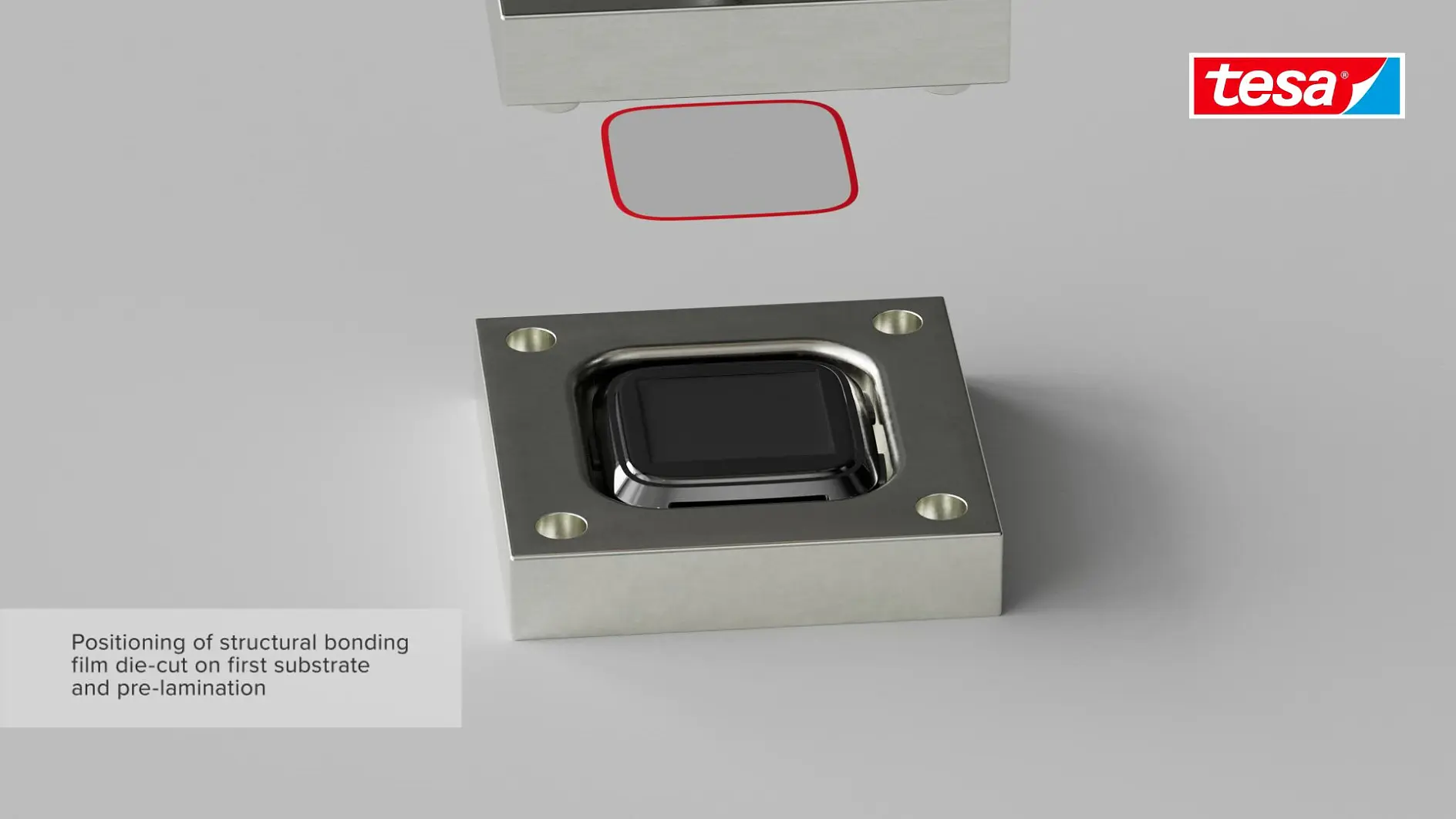

ヒートプレスを用いたtesa® HAFの適用プロセス例：

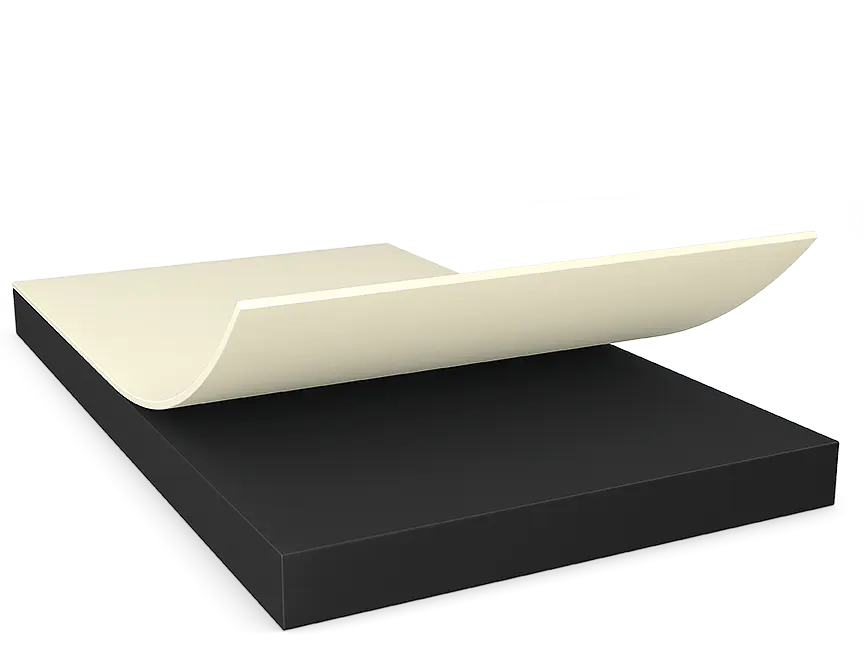

当社の熱活性化粘着テープのラインアップ
熱活性化粘着テープのポートフォリオには、要求の厳しい産業用途向けの反応性接着フィルム技術が含まれています。
tesa HAF® 熱活性化フィルムは、120°Cを超える温度で活性化される熱硬化性の架橋反応により、非常に強固な構造接着を実現します。厚みは30 µmから270 µmまで用意されており、電子部品やeモビリティ用途で信頼性の高い接着を可能にします。
tesa® LTRおよびtesa® LTC低温反応性フィルムは、温度に敏感なプロセス向けに設計されており、75°Cを超える温度で架橋反応が開始するため、中程度の活性化温度で効率的な接着が可能です。
tesa® HAF 58474は、フェノール樹脂とニトリルゴムをベースとした高性能な熱活性化接着テープです。小さな接着面積や狭い設計ギャップでも、信頼性が高く耐久性のある接着を実現するよう設計されています。代表的な用途には、電子機器における構造接着、FPC接着、ボタン固定、カメラレンズおよびベゼルの取り付け、ならびに装飾用金属部品の取り付けが含まれます。
主な特長：
- にじみ出しが非常に少なく、機械的応力に対する高い耐性を備えた優れた長期性能
- 組み立て時に熱と圧力を加えることで活性化し、強力で耐経年性のある接着を形成します
- PI、PMMA、ABSなどの金属部品を金属表面または耐熱性プラスチックに接着する用途に特に適しています
すべての製品は最高水準の産業規格を満たすように開発されており、包括的な技術文書と専門的な用途ガイダンスによってサポートされています。
専門家にご相談ください
よくあるご質問
tesa® HAFは何℃で活性化しますか？
tesa® HAF 熱活性化接着テープは120°Cを超える温度で硬化を開始します。一般的な接着温度は、被着材およびプロセス要件に応じて180°C〜230°Cの範囲です。これらの温度では、熱硬化反応により恒久的な構造接着が形成されます。圧力を適切に調整してボイドのない均一な接着層を確保できる場合、より高い温度によりプロセス時間を短縮できます。
熱活性化接着テープとは何ですか？
熱活性化接着テープは、熱と圧力を加えたときにのみ恒久的な接着を形成する反応型接着システムです。感圧接着テープとは異なり、室温では粘着性がないため、活性化前に正確な位置決めが可能です。
tesa® HAFの場合、熱によってニトリルゴムとフェノール樹脂のシステム内で不可逆な熱硬化性の架橋反応が引き起こされます。これにより、優れた機械的強度、耐薬品性、過酷な条件下での長期安定性を備えた、非常に耐久性の高い構造接着が形成されます。
tesa® HAFは自動化生産に適していますか？
はい。tesa® HAFは活性化前は粘着性がないため、自動化された製造環境において、クリーンな取り扱い、打ち抜き加工、正確なプレラミネーションを可能にします。
フィルム形状により接着剤の厚みが一定に保たれ、安定した接着結果が得られるため、スケーラブルな構造接着プロセスに最適です。
tesa® HAFは従来の両面テープと何が違うのですか？
表面への粘着に依存する従来の両面粘着テープとは異なり、tesa® HAFは化学的な架橋反応によって構造接着を形成します。これにより、せん断強度が大幅に高まり、油、溶剤、経年劣化、高温に対する耐性も優れています。
硬化後に最大30 N/mm²の接着強度を発揮するtesa® HAF heat activated adhesive tapeは、高性能液状接着剤に匹敵する性能を提供しながら、よりクリーンで精密な加工を可能にします。
