Návod na sestavení ALU rámu se sítí proti hmyzu do dveří

Návod na sestavení ALU rámu se sítí proti hmyzu do dveří



• tesa® hliníkový rám Comfort se sítí proti hmyzu do dveří
• pokosnici nebo příložný úhelník
• pilku na železo
• pilník na kov
• metr
• křížový šroubovák
• řezací nůž
• tužku

Pracovní postup

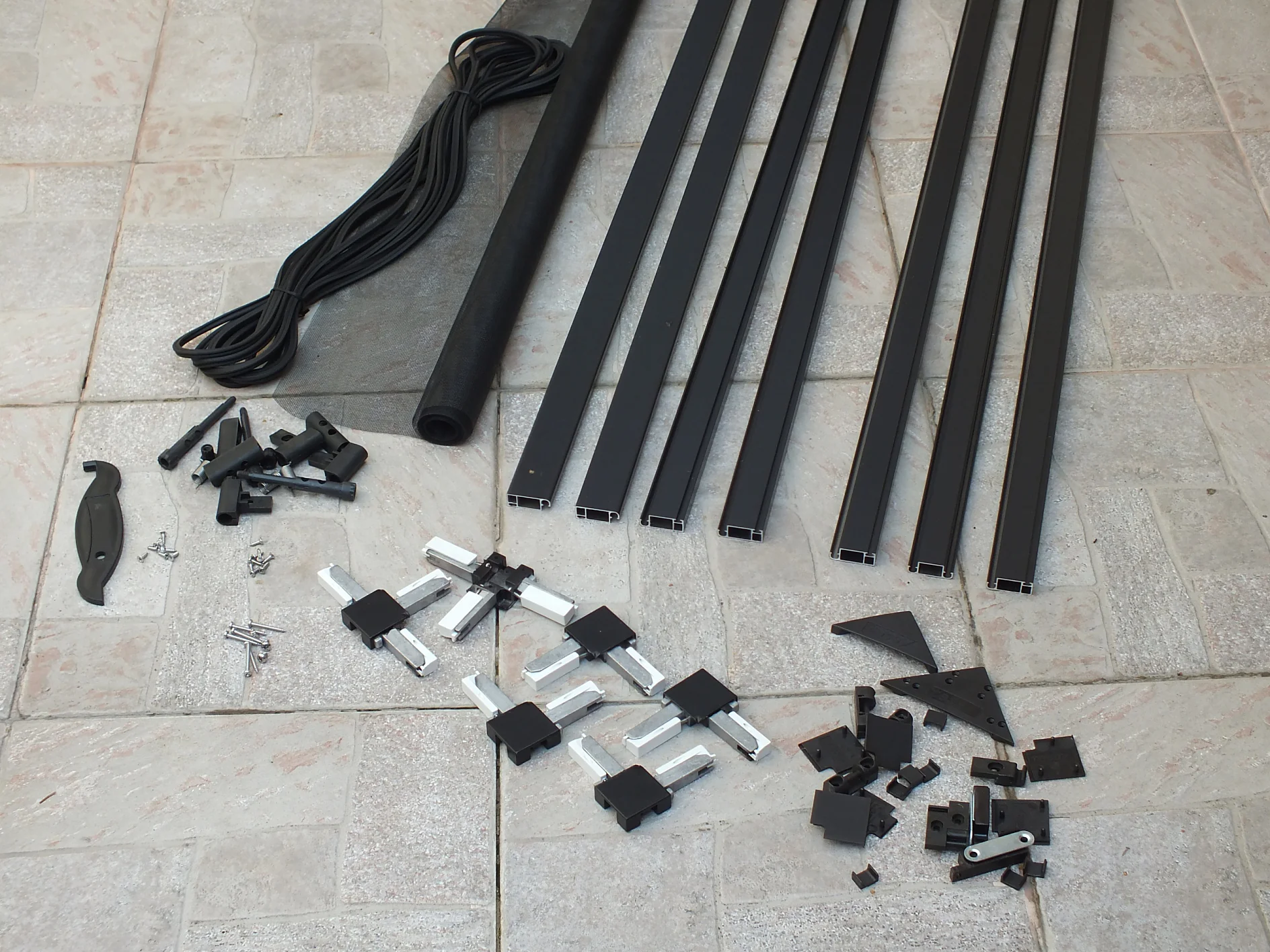

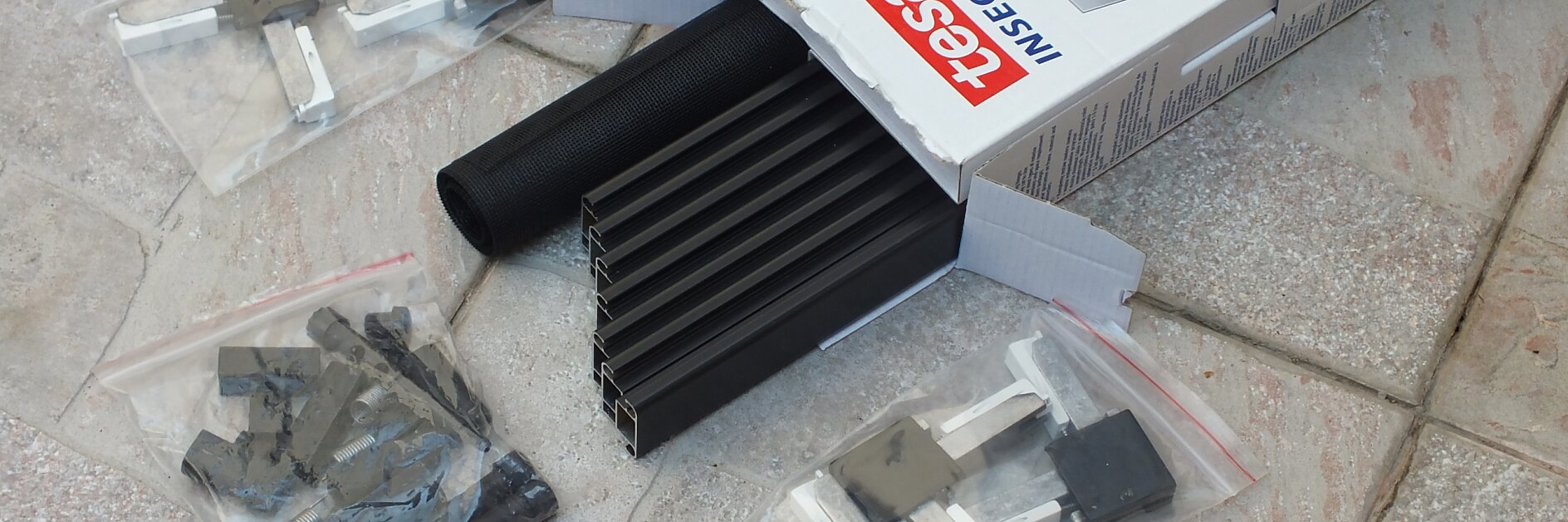

ALU rám do dveří - obsah balení
tesa SE
ALU rám do dveří - obsah balení

01

Vybalte všechny díly pro sestavení hliníkového rámu do dveří.

Nářadí potřebné pro sestavení rámu se sítí proti hmyzu do dveří.
tesa SE
Nářadí potřebné pro sestavení rámu se sítí proti hmyzu do dveří.

02

Připravte si potřebné pomůcky dle obrázků na balení.

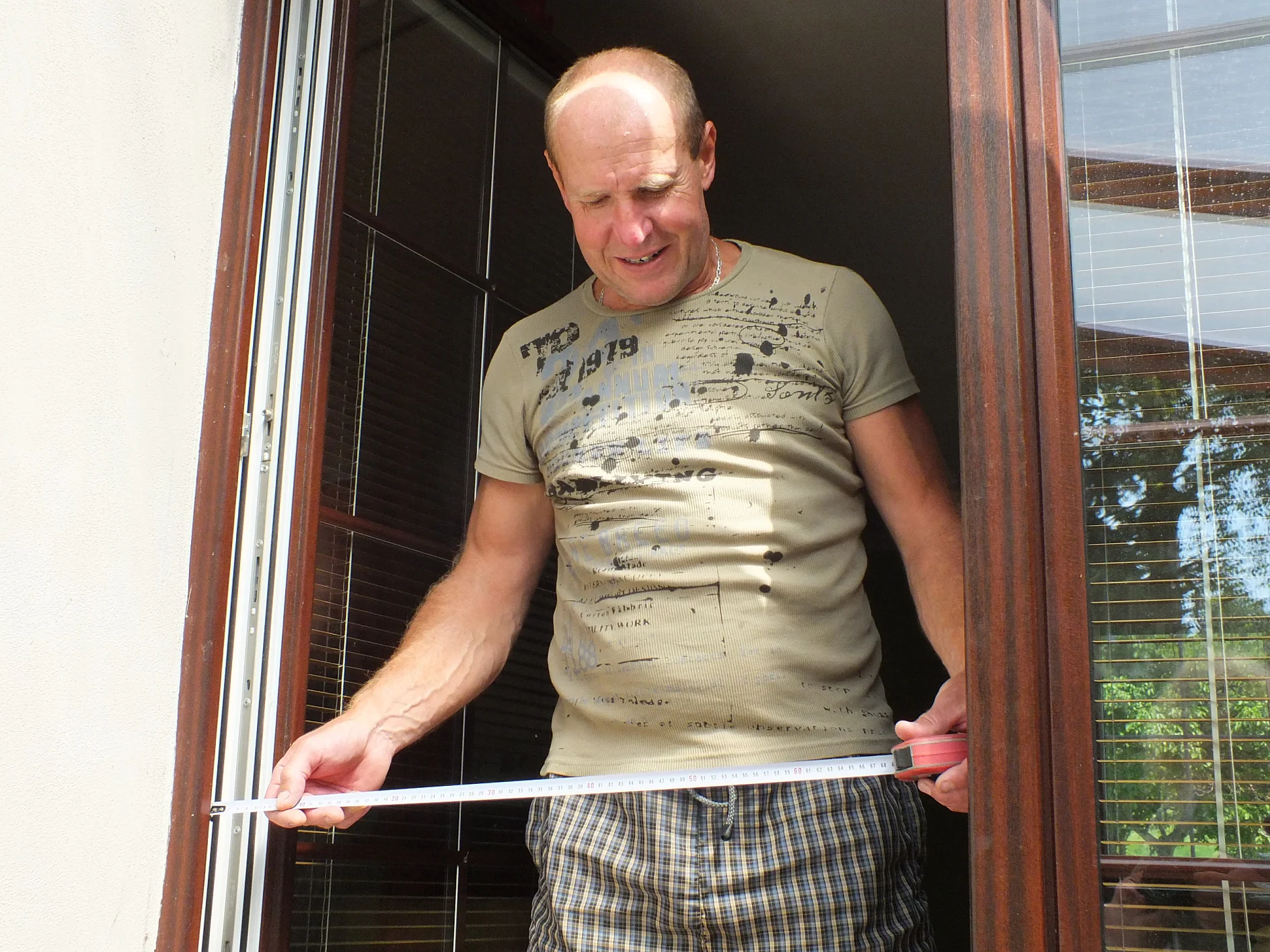

Zaměření správných rozměrů je nejdůležitější krok pro sestavení stavebnice rámu.
tesa SE
Zaměření správných rozměrů je nejdůležitější krok pro sestavení stavebnice rámu.

03

Změřte výšku a šířku mezery mezi okenním rámem. Podle tabulky v návodu vypočítejte konečnou délku podélných a příčných profilů hliníkového rámu (X, Y).

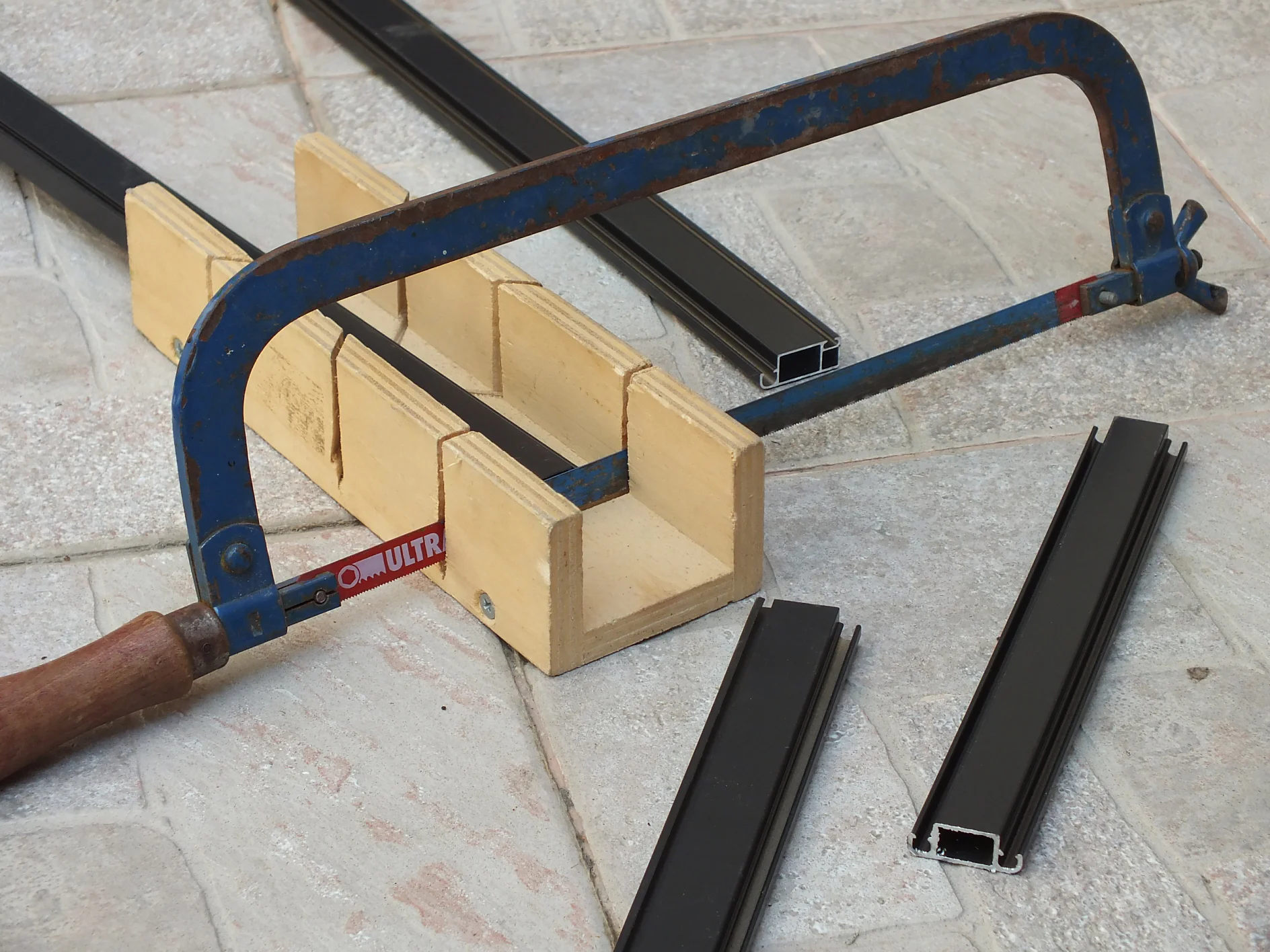

Řež by měl být rovný. Jinak hrozí, že jednotlivé strany rámu nebudou tvořit pravý úhel.
tesa SE
Řež by měl být rovný. Jinak hrozí, že jednotlivé strany rámu nebudou tvořit pravý úhel.

04

Spočítané rozměry si na profily označte tužkou. Pomocí pilky na kov a pokosnice upravte délku podélných a příčných profilů dle požadovaných rozměrů.

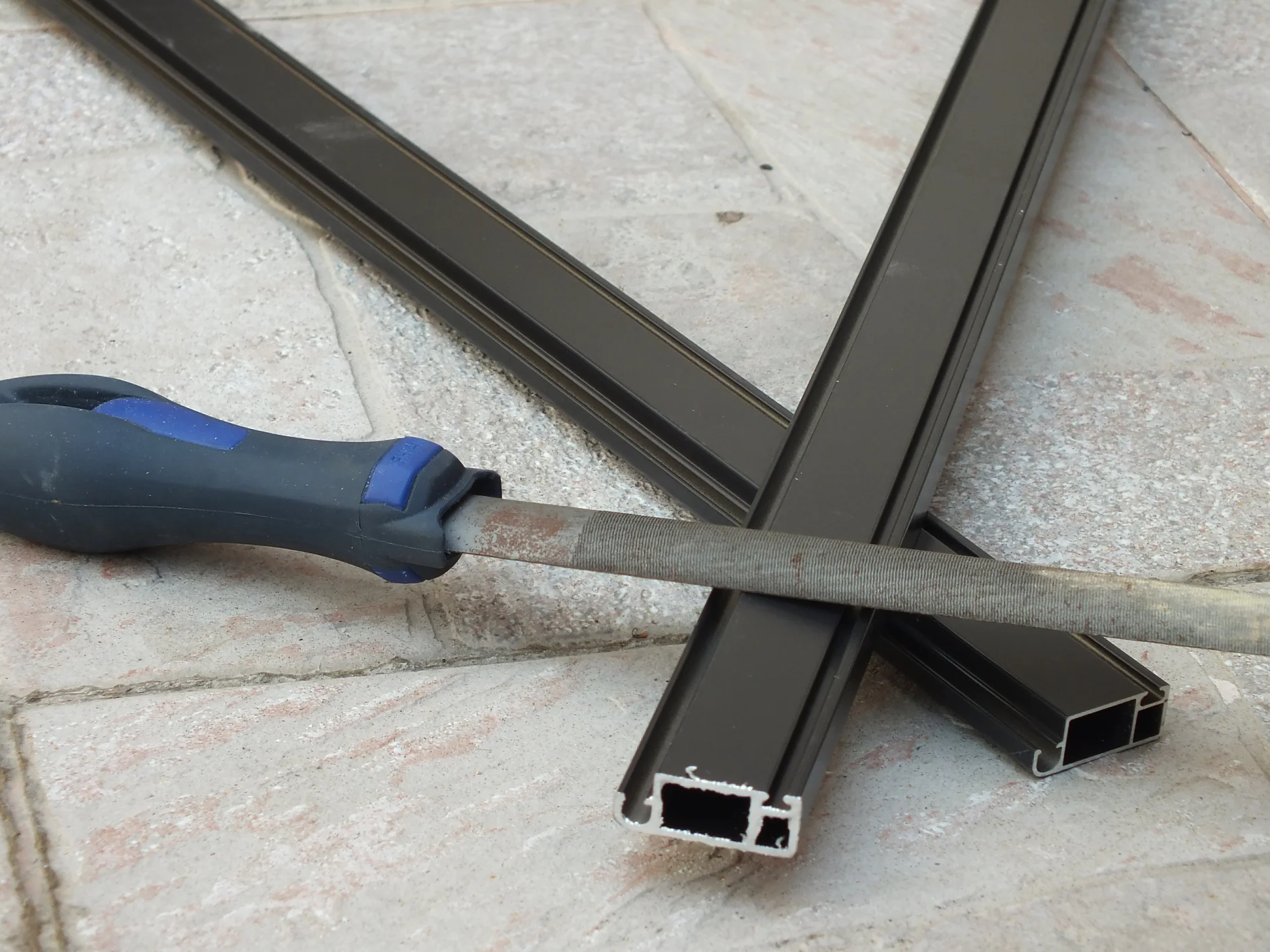

Po zkrácení vzniknou na hliníkovém profilu drobné otřepy. Aby nepřekáželi při sestavení rámu, je nutné je odstranit pomocí pilníku.
tesa SE
Po zkrácení vzniknou na hliníkovém profilu drobné otřepy. Aby nepřekáželi při sestavení rámu, je nutné je odstranit pomocí pilníku.

05

Ostré hrany zabruste pilníkem.

Poskládejte si všechny profily a spojky, aby nedošlo k jejich záměně při sestavování.
tesa SE
Poskládejte si všechny profily a spojky, aby nedošlo k jejich záměně při sestavování.

06

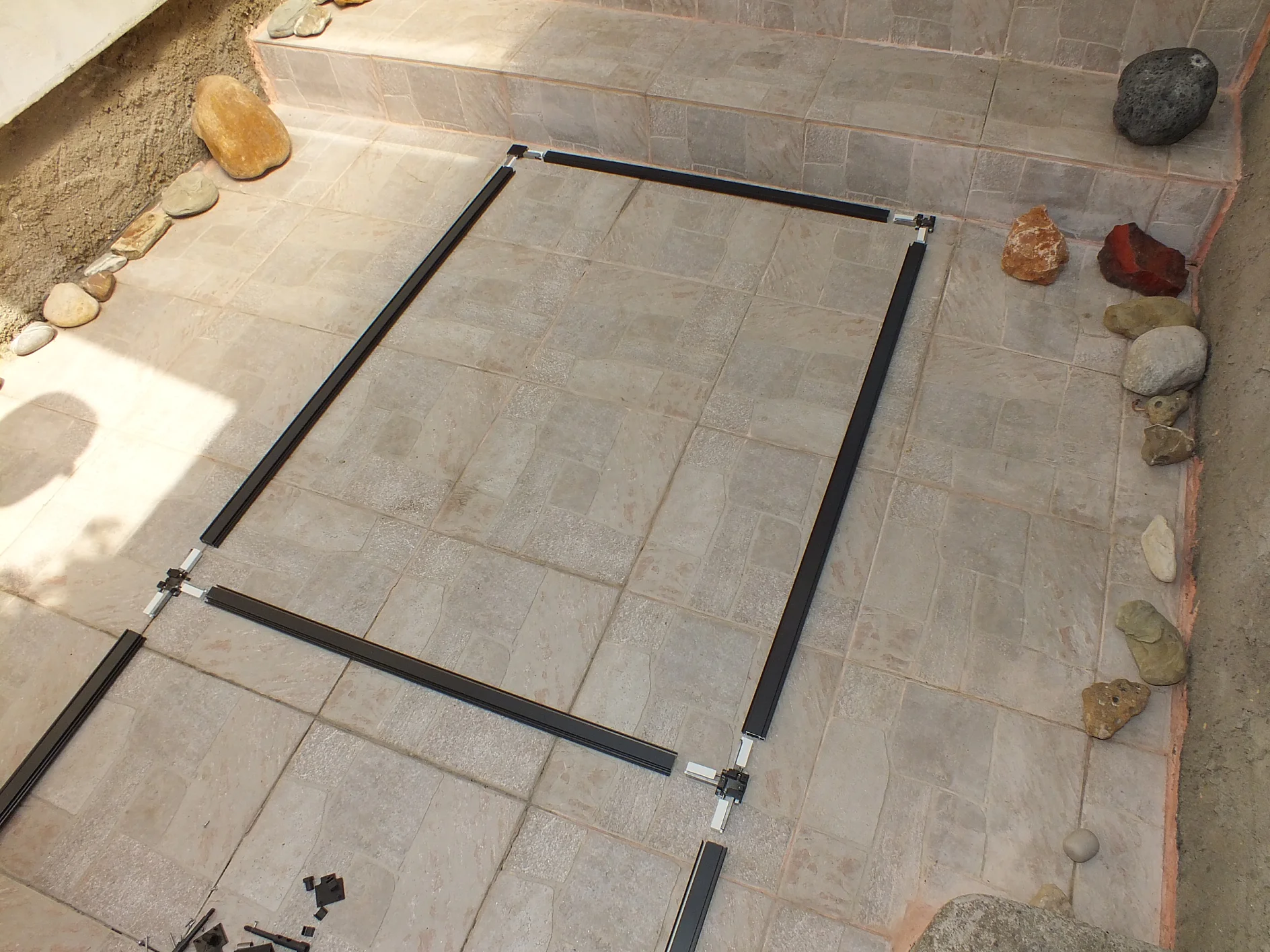

Položte si všechny díly z rámu tak, jak je budete sestavovat

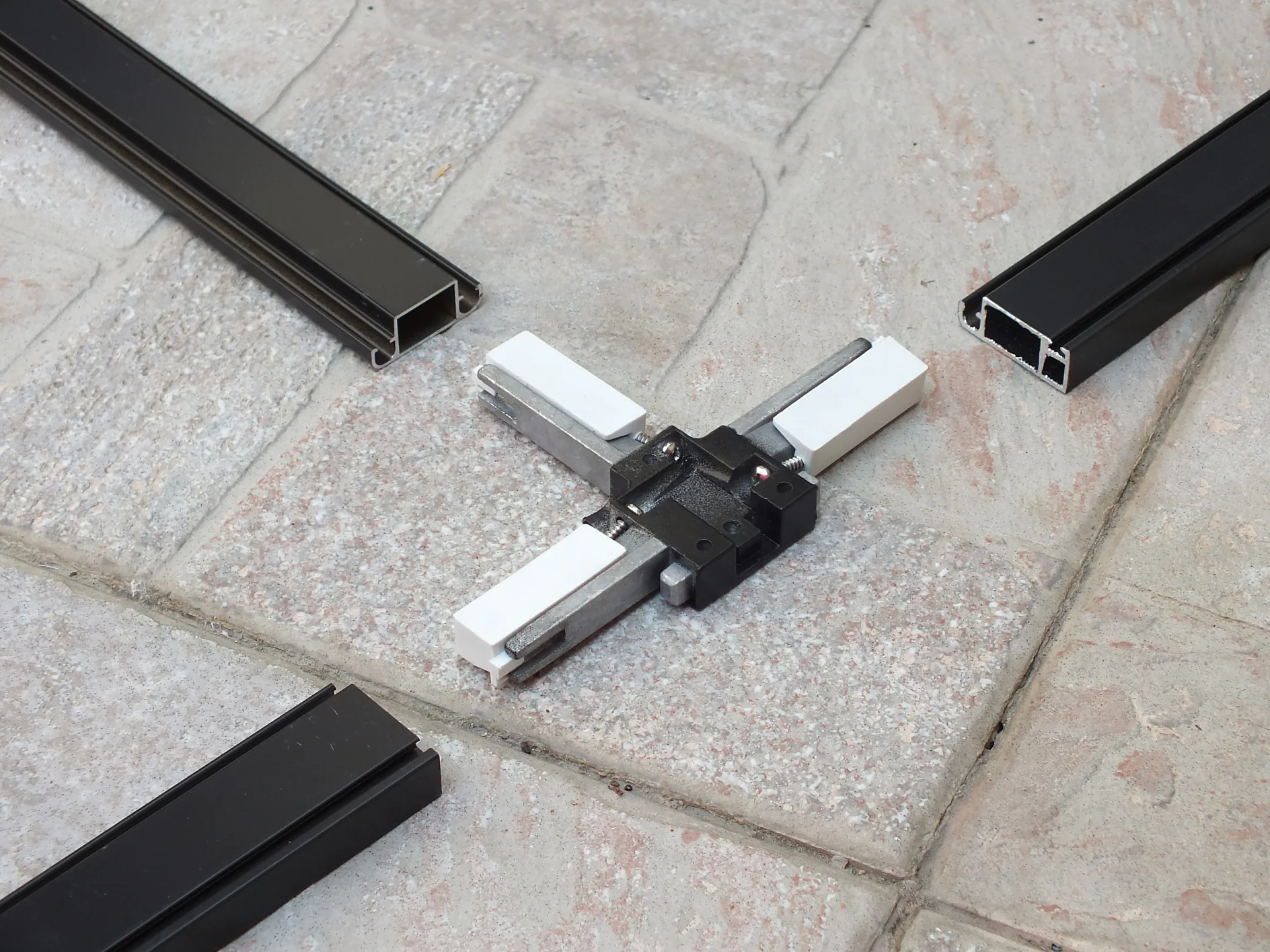

T spojka slouží k upevnění střední příčky rámu.
tesa SE
T spojka slouží k upevnění střední příčky rámu.

07

Na příčku ve středu rámu bude potřeba T spojka. Nasaďte ji na rám ve všech směrech.

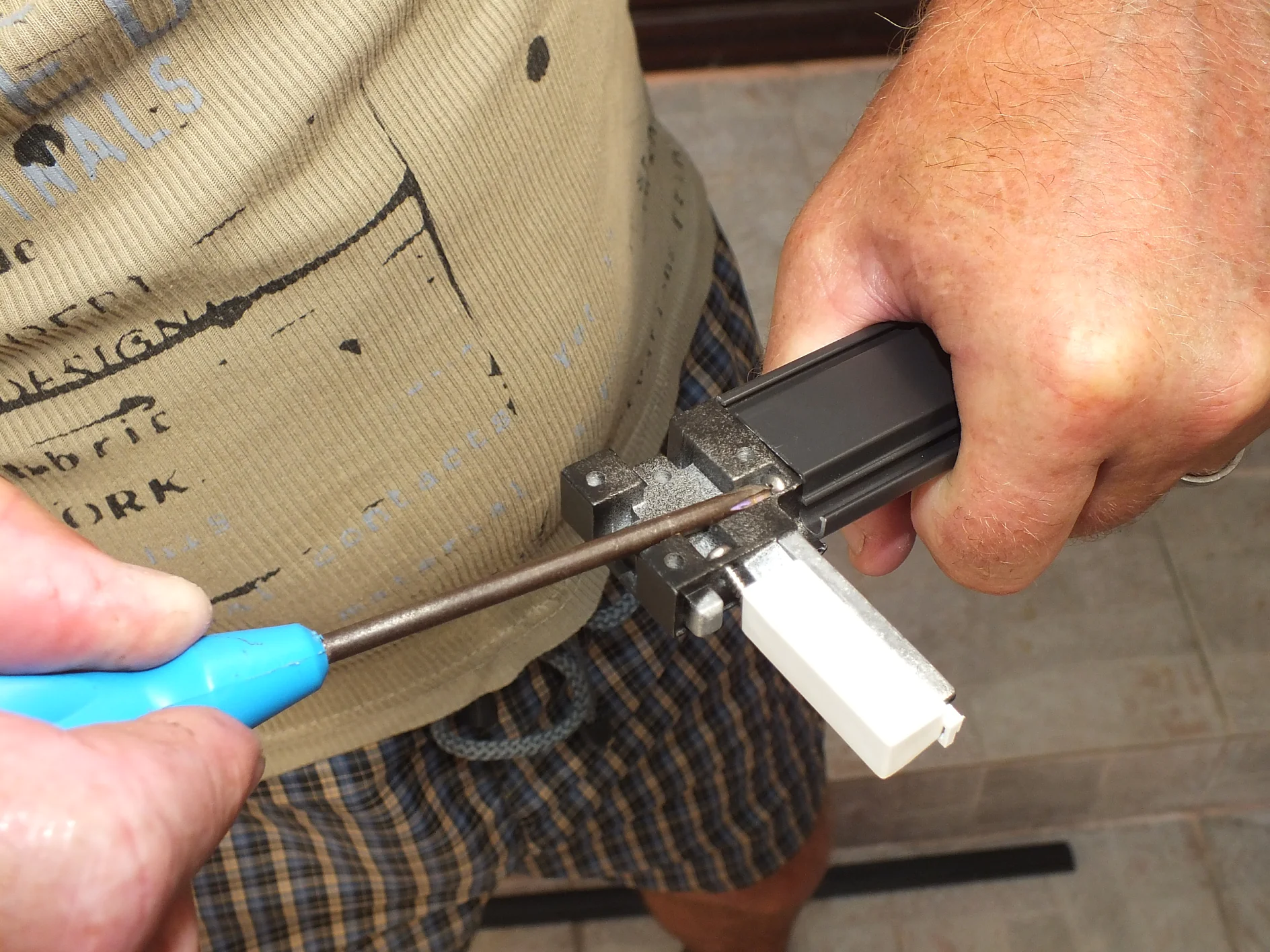

Pevnost rámu zajistíte dostatečným utažením šroubů ve spojkách. Použijte křížový šroubovák.
tesa SE
Pevnost rámu zajistíte dostatečným utažením šroubů ve spojkách. Použijte křížový šroubovák.

08

Do profilů nasaďte rohové spojníky a všechny šrouby zašroubujte.

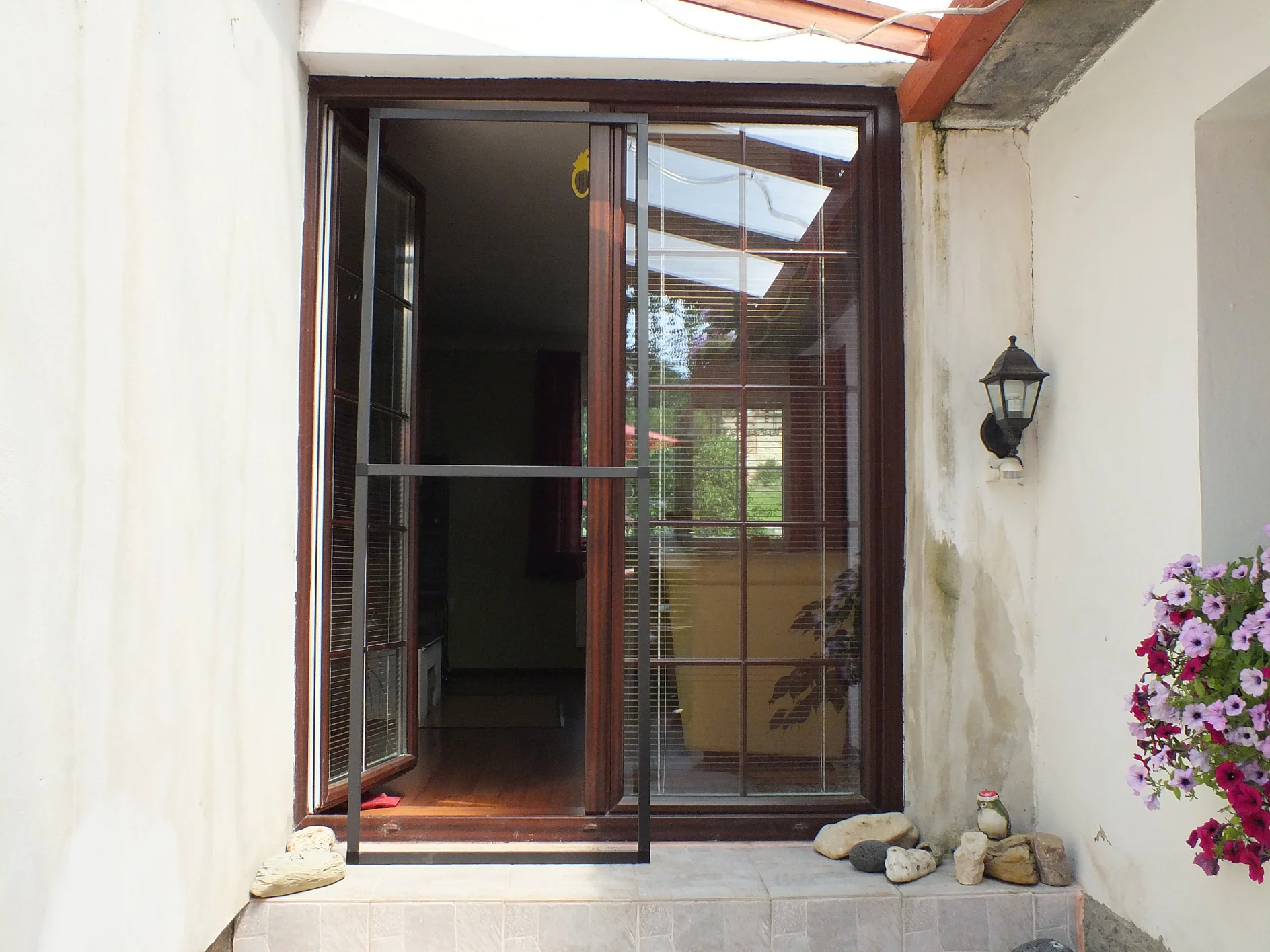

Po sestavení kostry rámu je vhodné ověřit, že jste měřili správně.
Po sestavení kostry rámu je vhodné ověřit, že jste měřili správně.

09

Ověřte, že jste měřili správně. Přiložte samostatný rám na dveře o zkontrolujte jeho velikost.

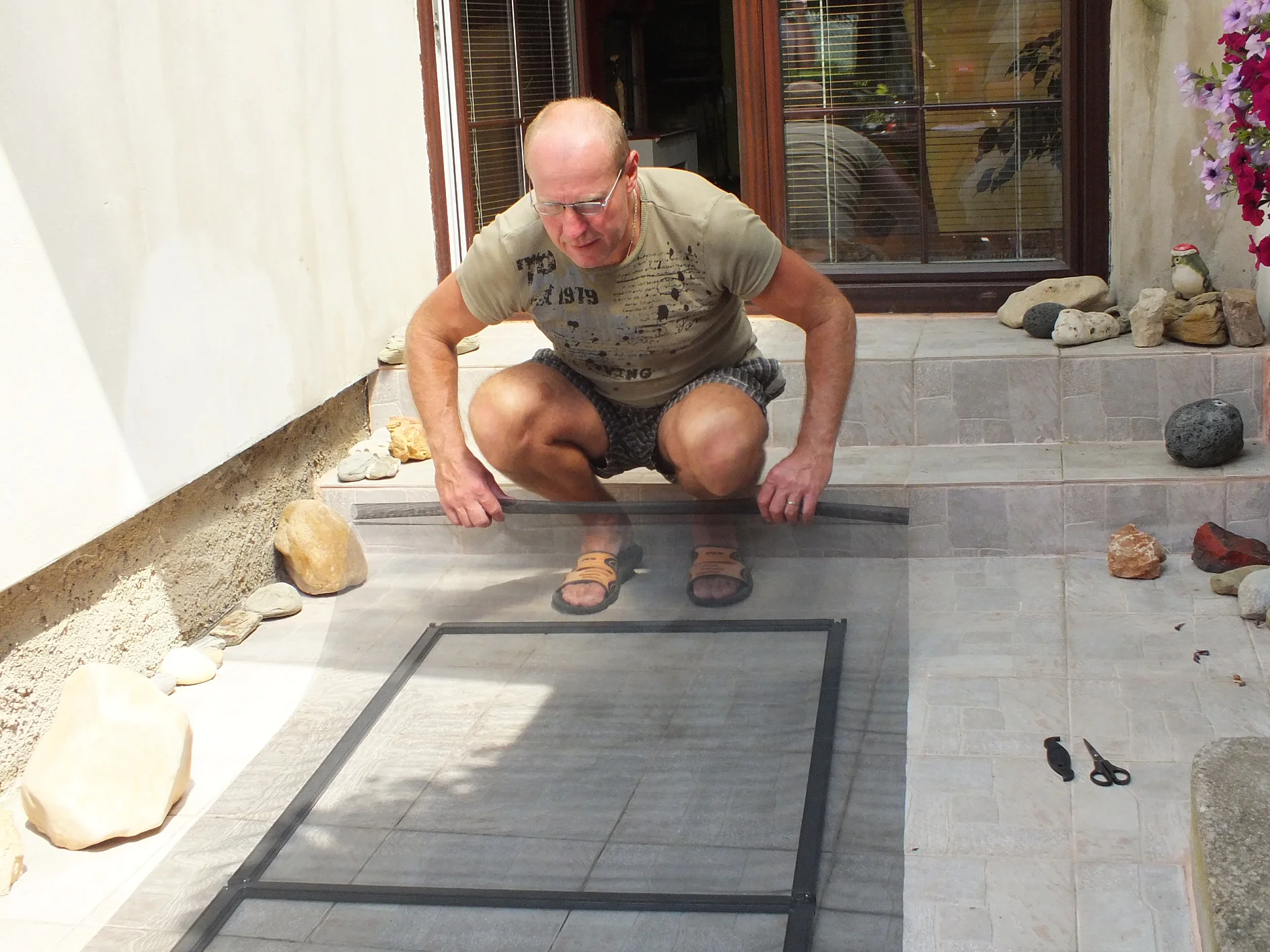

Na hotový rám položte síťovinu. Rám pokládejte tak, aby byl celou plochou na rovné zemi.
tesa SE
Na hotový rám položte síťovinu. Rám pokládejte tak, aby byl celou plochou na rovné zemi.

10

Sestavený rám položte na rovnou plochu (pozor na odření jeho nátěru) a položte na něj síťovinu tak, aby měla na každé straně dostatečný přesah.

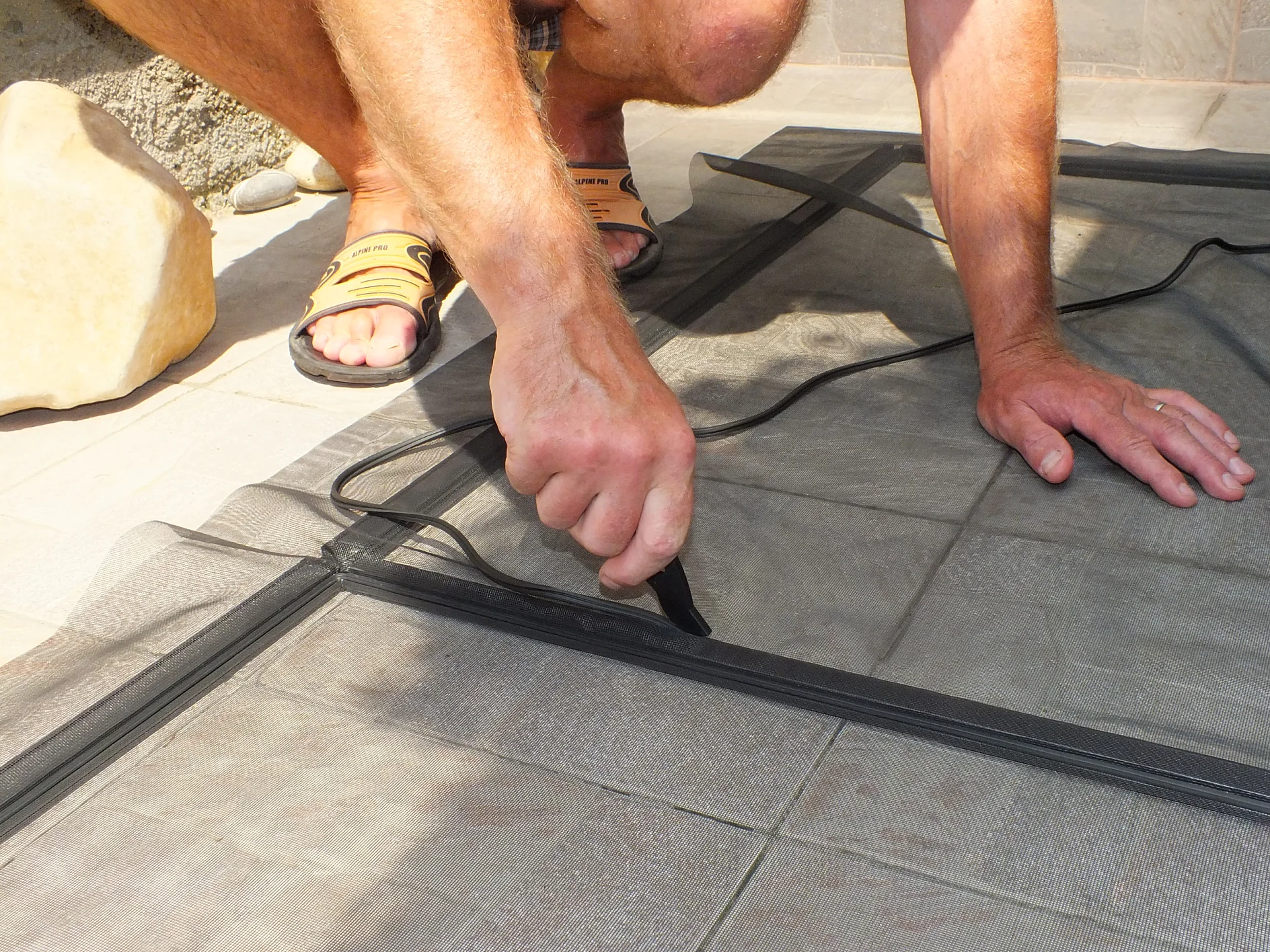

Gumový pás vtlačte do žlábku profilu pomocí přiložené kolébky. Postupujte kousek po kousku a síťovinu při tom vypínejte.
tesa SE
Gumový pás vtlačte do žlábku profilu pomocí přiložené kolébky. Postupujte kousek po kousku a síťovinu při tom vypínejte.

11

Pomocí přiložené kolébky vtlačte do žlábku rámu gumový pás. Začněte od střední příčky.

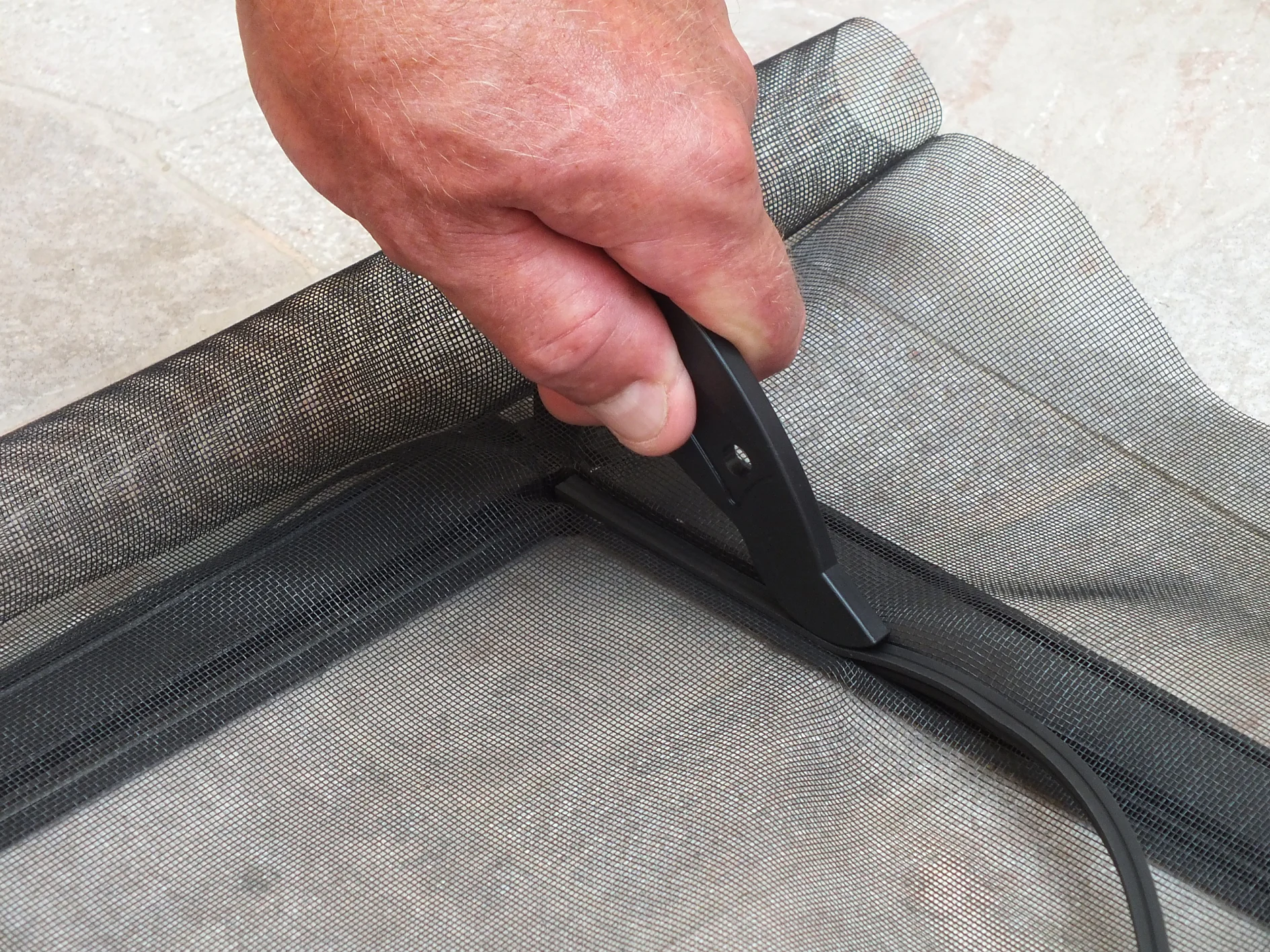

Gumový pás zatlačte pomocí praktické kolébky.
tesa SE
Gumový pás zatlačte pomocí praktické kolébky.

12

Pokračujte k okrajům. Při napínání síťoviny dbejte, aby se vám příliš nevlnila.

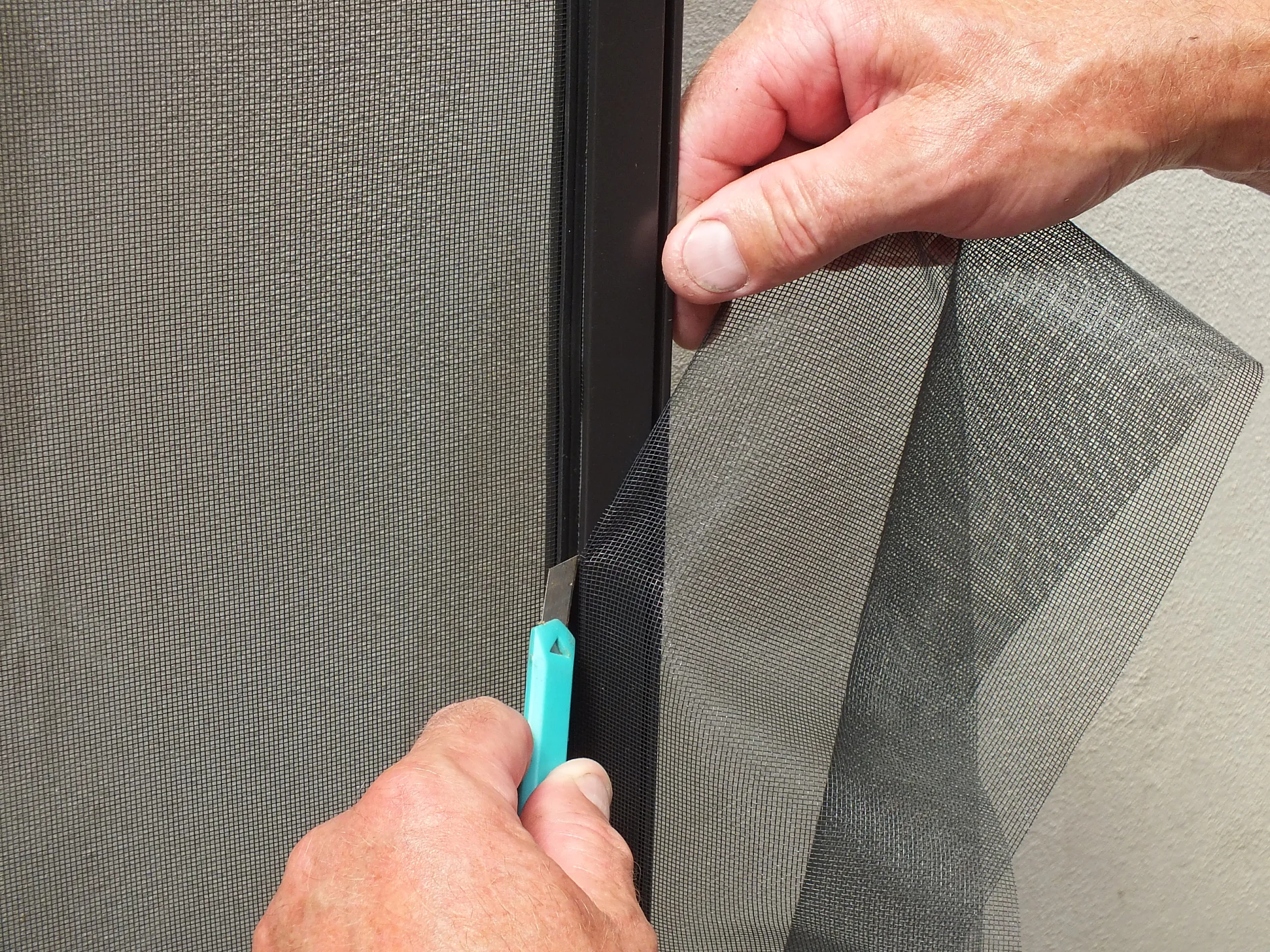

Přebytečnou síťovinu opatrně odstřihněte či odřízněte pomocí nožíku.
tesa SE
Přebytečnou síťovinu opatrně odstřihněte či odřízněte pomocí nožíku.

13

Gumový pás vypne síťovinu. Její přebytečnou část odřízněte pomocí nožíku či nůžek.

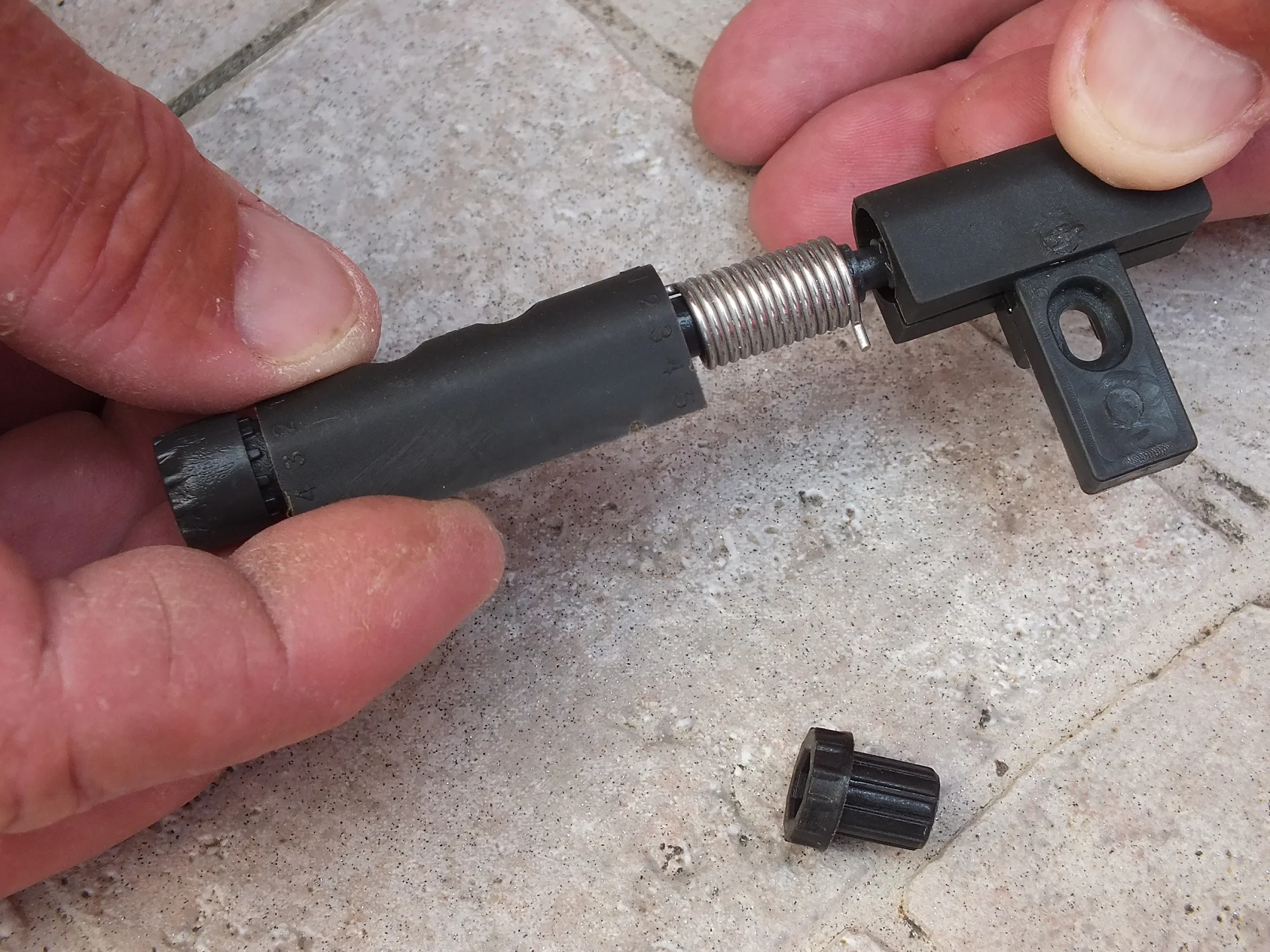

Jednotlivé díly pantu tesa ALU rámu do dveří sestavte dle návodu.
tesa SE
Jednotlivé díly pantu tesa ALU rámu do dveří sestavte dle návodu.

14

Sestavte panty tak, aby pružinka působila směrem k zavírání rámu. Pant snadno našroubujete do spojek na rámu.

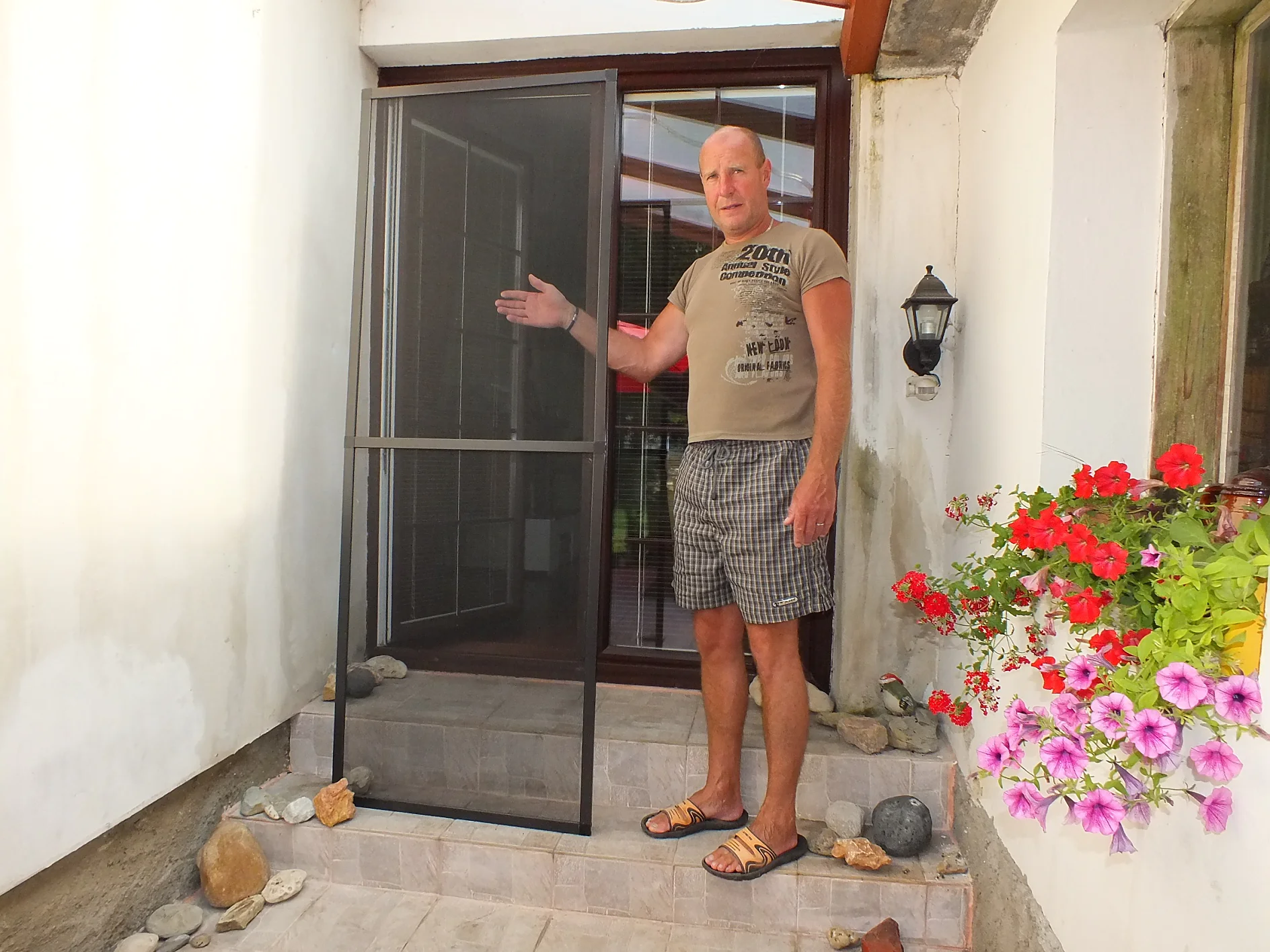

Síťovina rám dokonale zpevní, takže se nekroutí.
Síťovina rám dokonale zpevní, takže se nekroutí.

15

Vlastní rám je hotov. Nyní máte dvě možnosti pro jeho připevnění:

1. Přivrat panty přímo na rám dveří pomocí přiložených vrutů

nebo

2. Použít naší sadu pro zavěšení bez vrtání
