Návod na sestavení ALU rámu se sítí proti hmyzu do oken

Krok za krokem: obrázkový postup na sestavení ALU rámu proti hmyzu do oken



Krok za krokem:

01

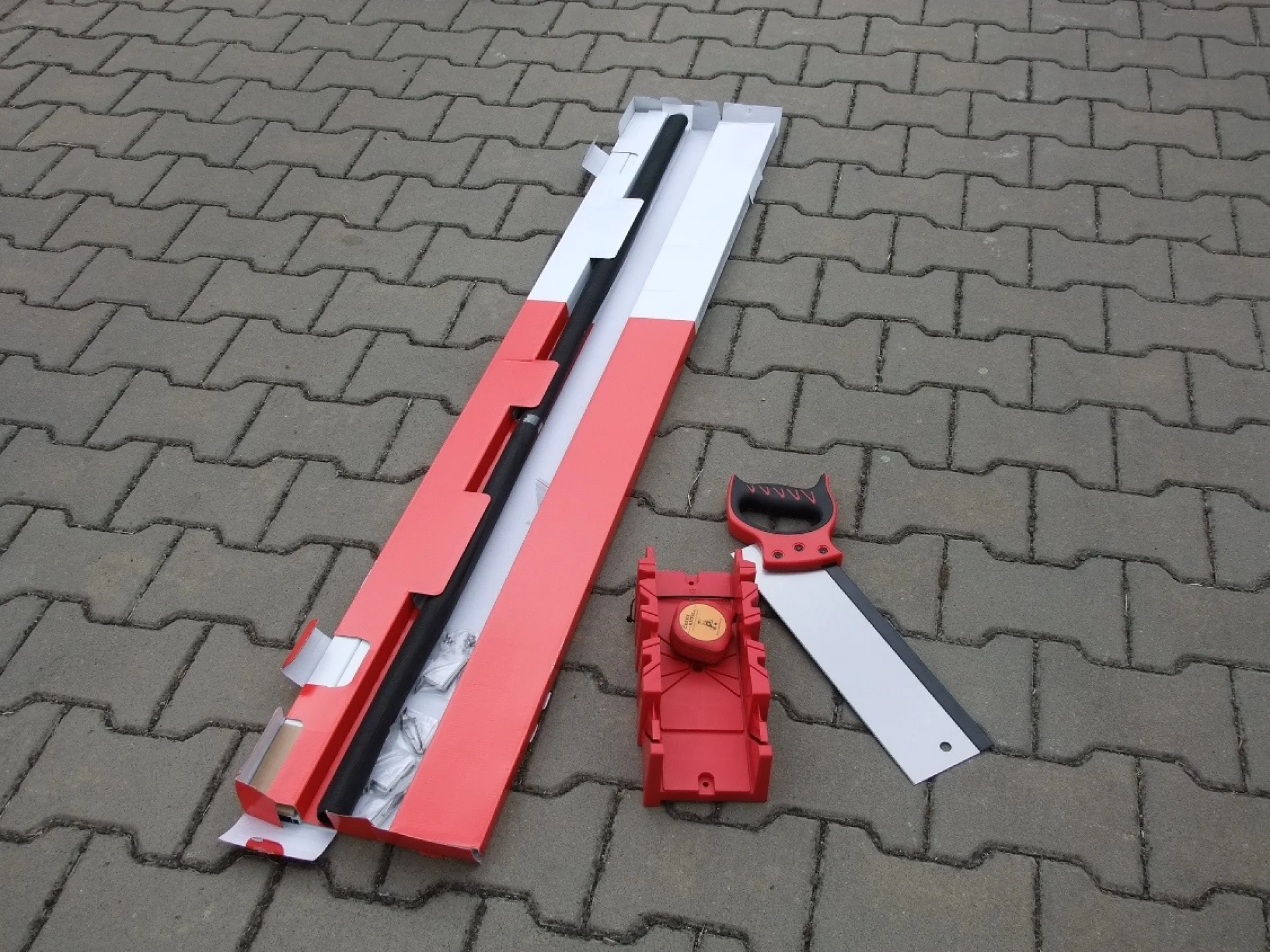

Z krabice vybalte všechny díly pro sestavení hliníkového rámu do oken a připravte si potřebné pomůcky k montáži.

tesa SE
Obsah balení

02

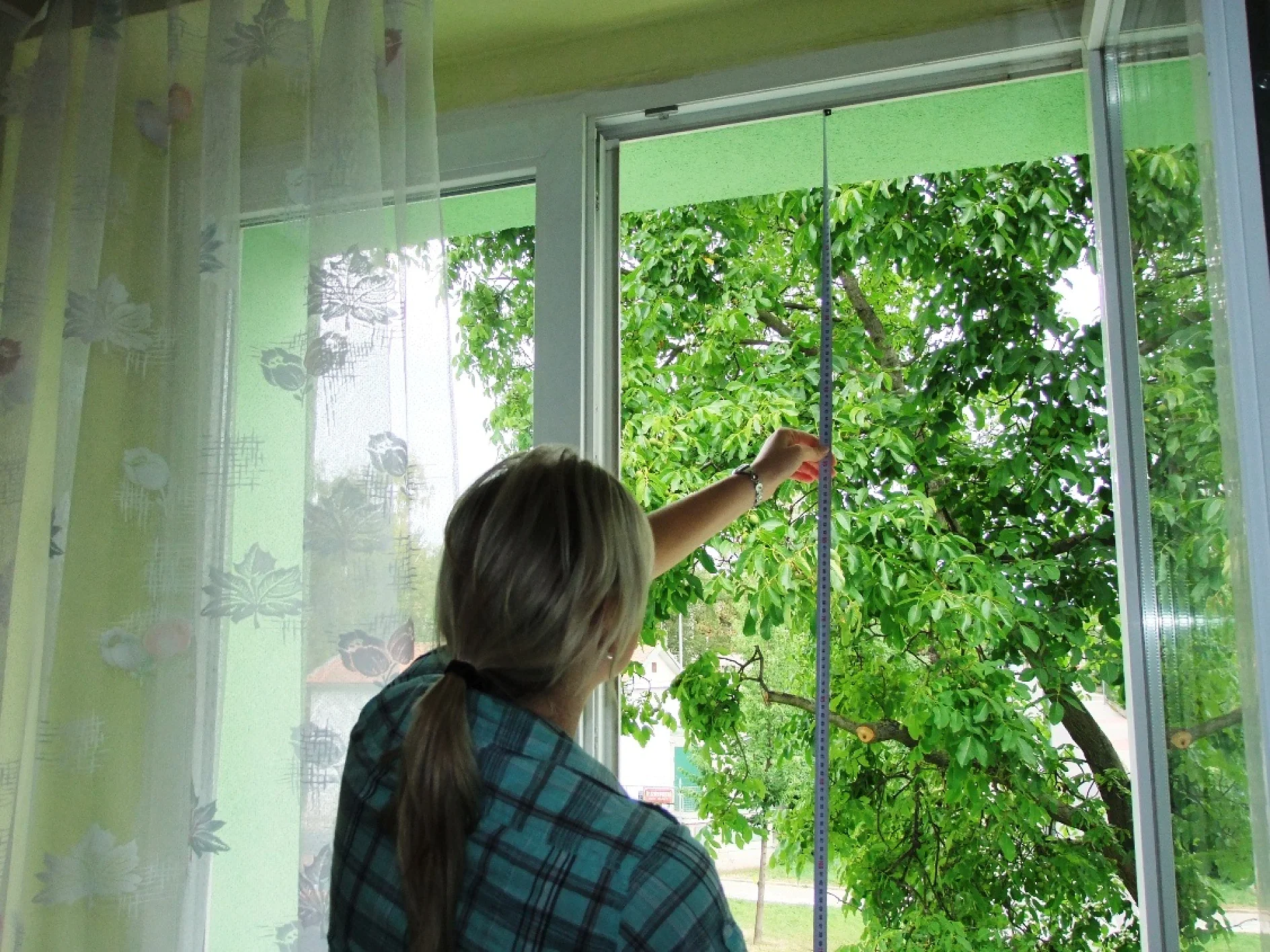

Změřte výšku otvoru mezi hranamy okenního rámu...

tesa SE
Meření výšky otvoru okna

03

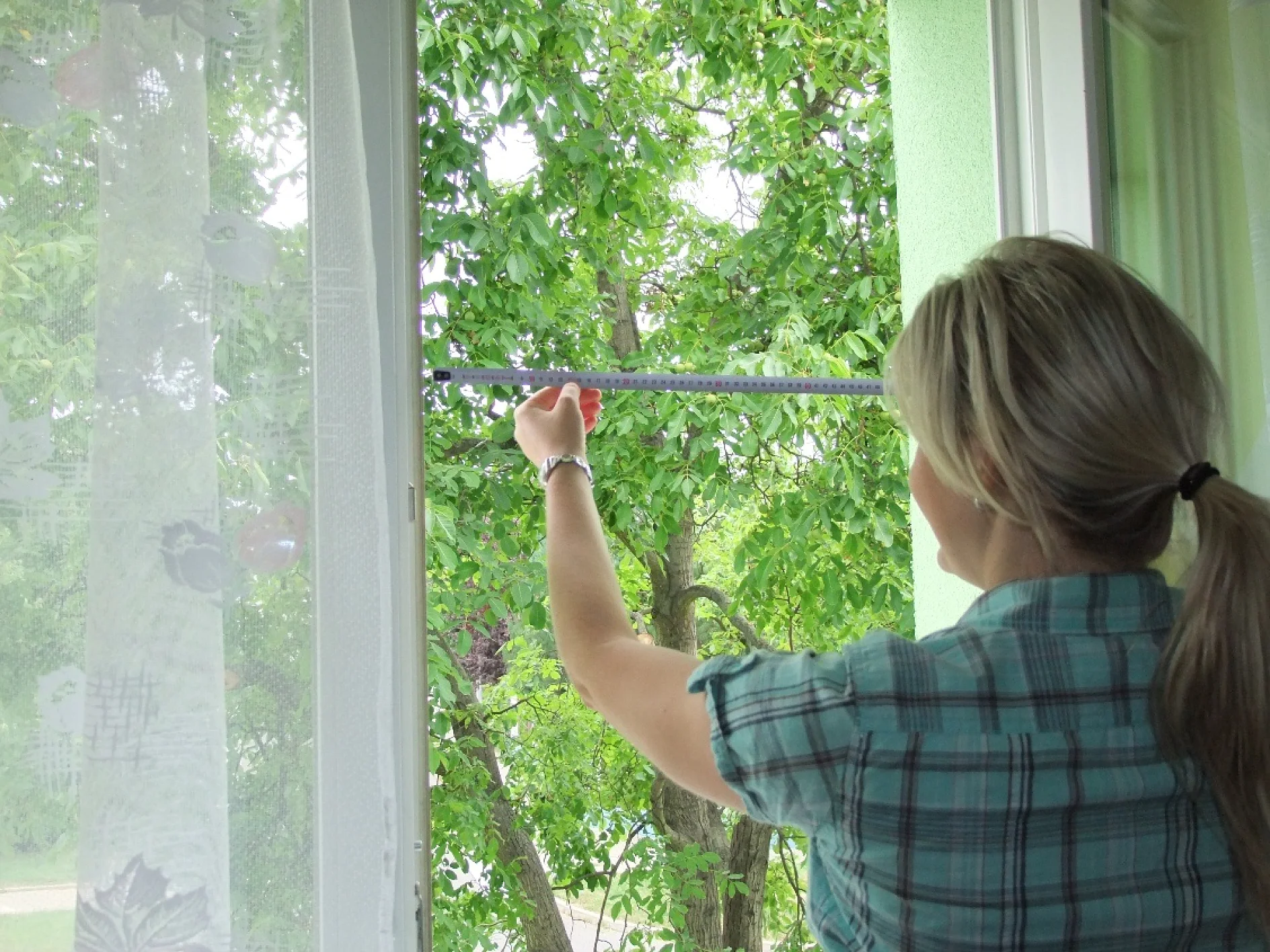

...a stejným způsobem i šířku.

tesa SE
Měření šířky otvoru okna

04

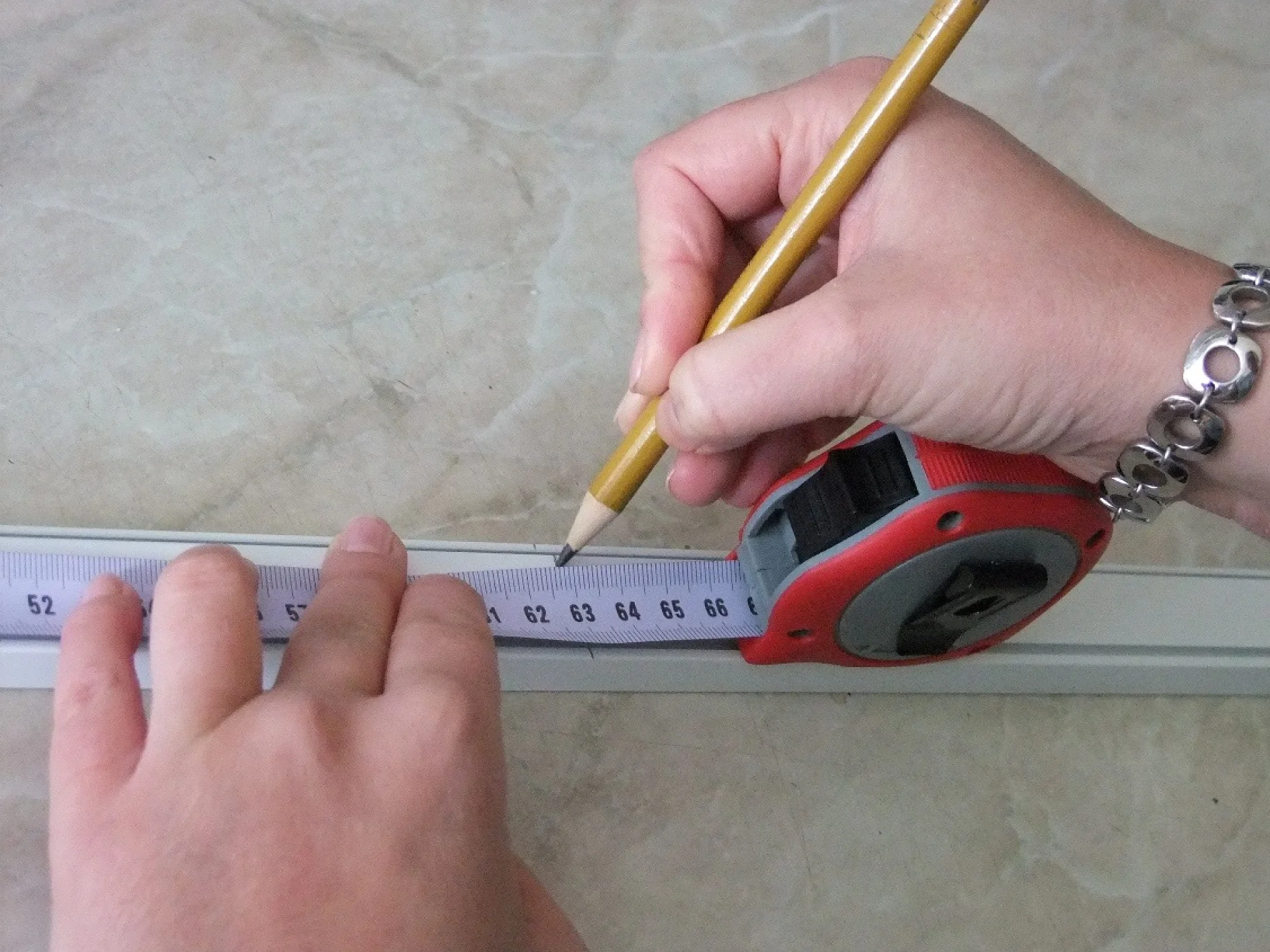

Podle tabulky v návodu vypočítejte konečnou délku podélných a příčných profilů hliníkového rámu (X, Y). Mějte na paměti: "Jednou řež, dvakrát měř". Rozměry si na profily označte tužkou.

tesa SE
Vyznačte si tužkou spráný řez

05

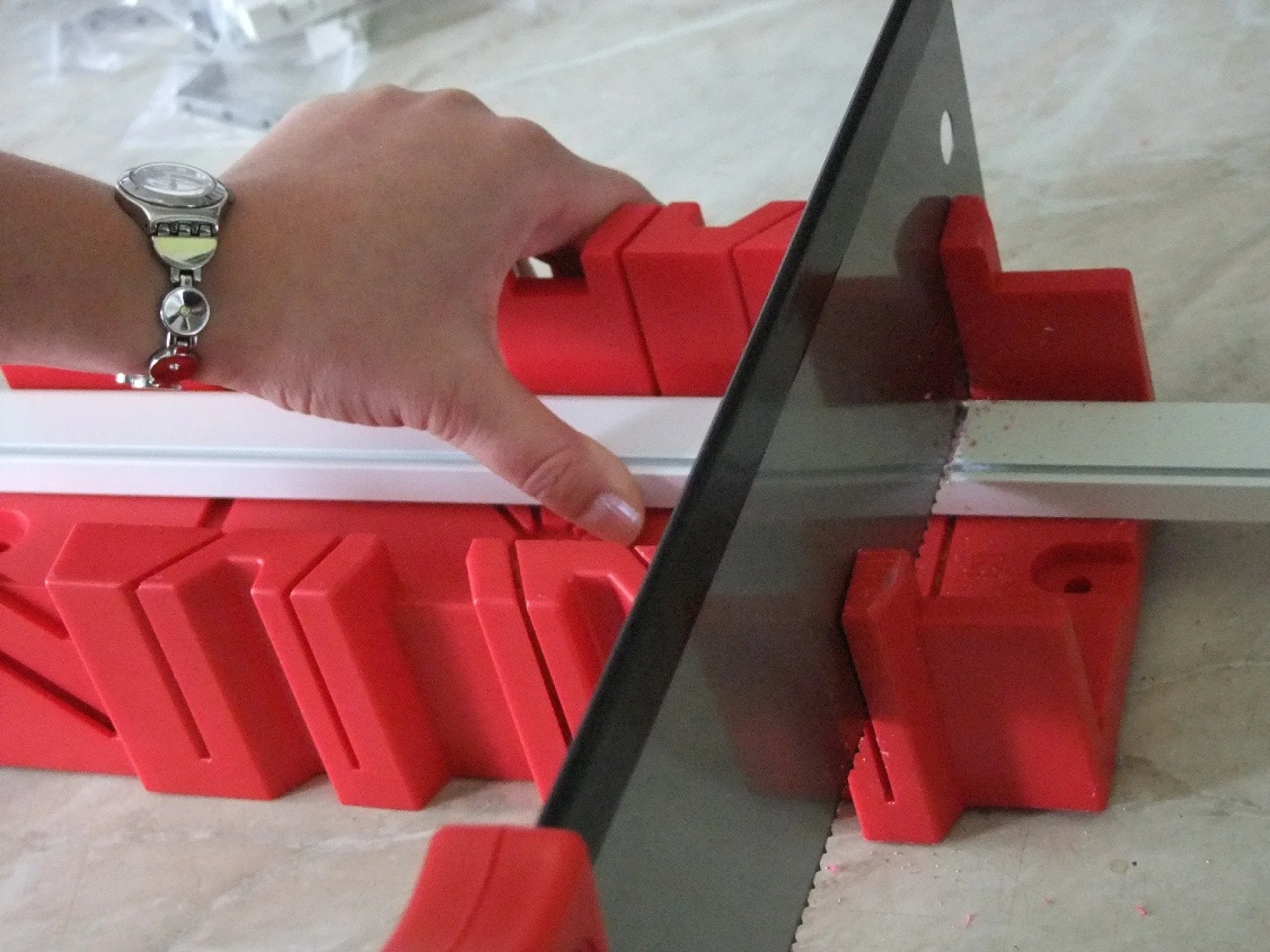

Pomocí pilky na kov a pokosnice upravte délku podélných a příčných profilů dle požadovaných rozměrů okna, do kterého budete hliníkový rám se sítí proti hmyzu umísťovat.

tesa SE
Pomocí pokosnice docílíte rovného řezu

06

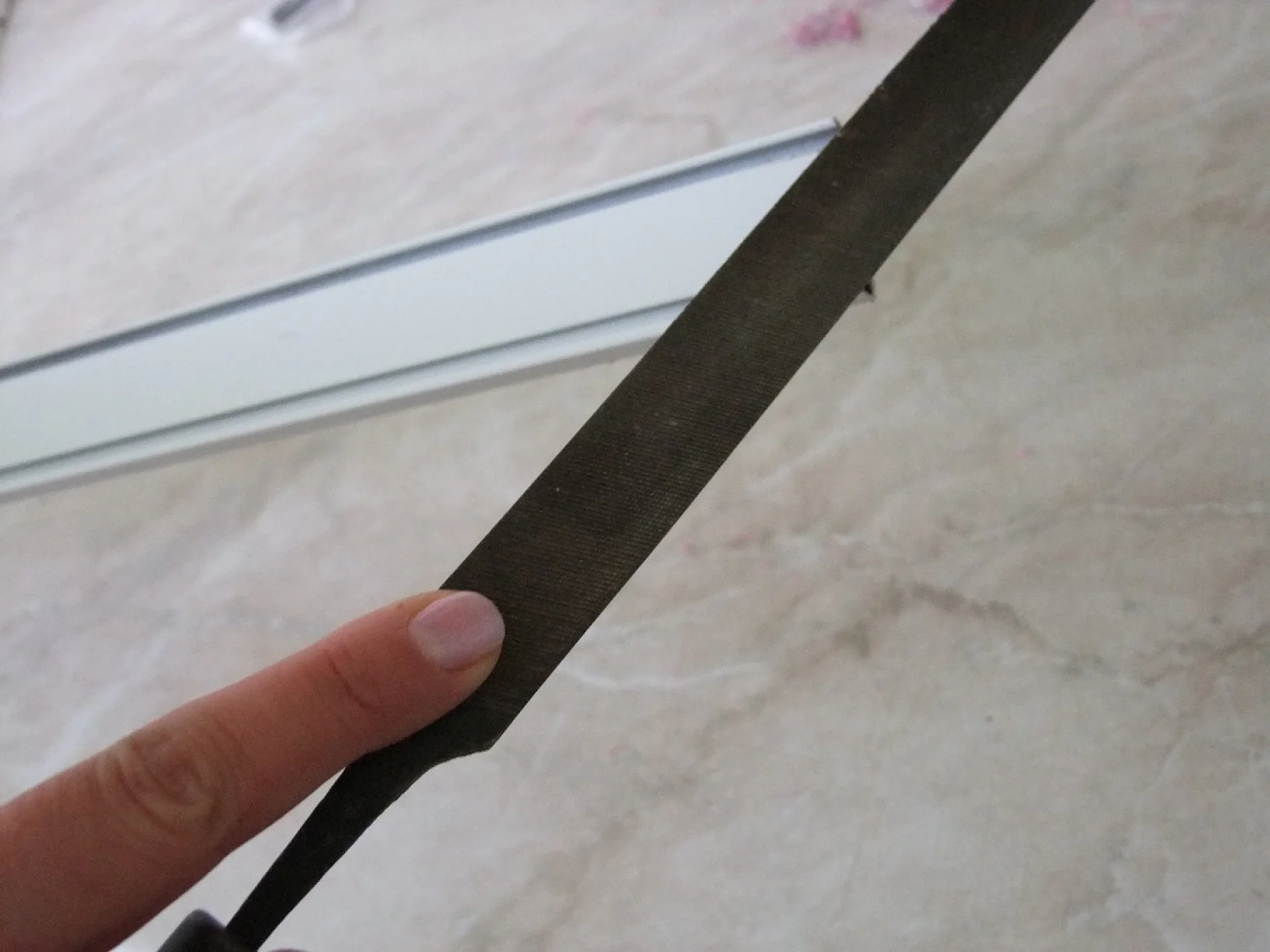

Ostré hrany začistěte pomocí jemného pilníku.

tesa SE
Pilník zbaví hranu nechtěných zbytků hliníku

07

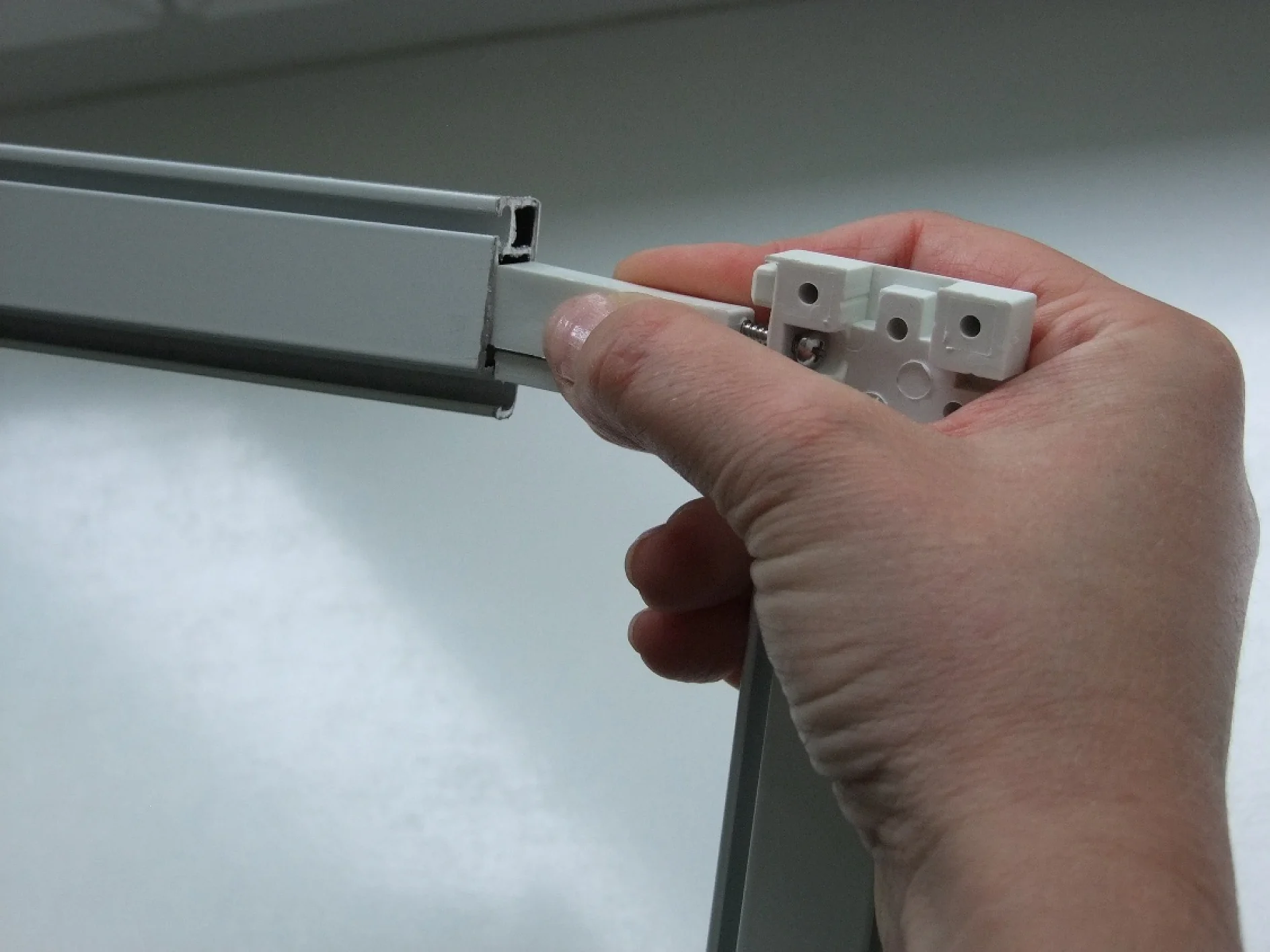

Do profilů nasaďte všechny čtyři rohové spojky, přičemž každou z nich...

tesa SE
Rohová spojka jde snadno vložit. Pokud ne, vyšroubujte čelist do nižší polohy

08

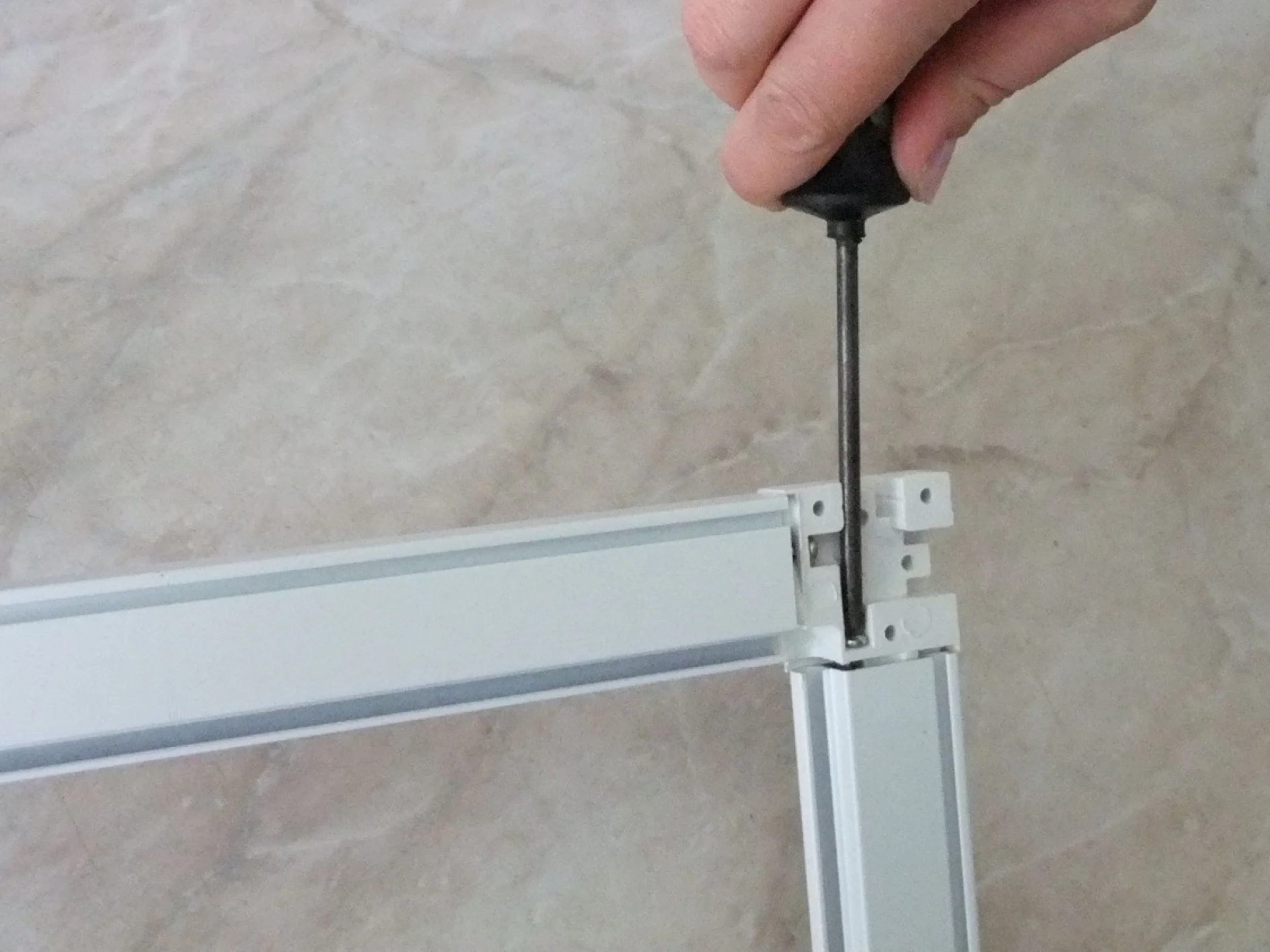

...upevníte pomocí šroubů na každé straně. Tím máte sestaven rám pro vložení sítě.

tesa SE
Rohové spojky dostatečně utáhněte

09

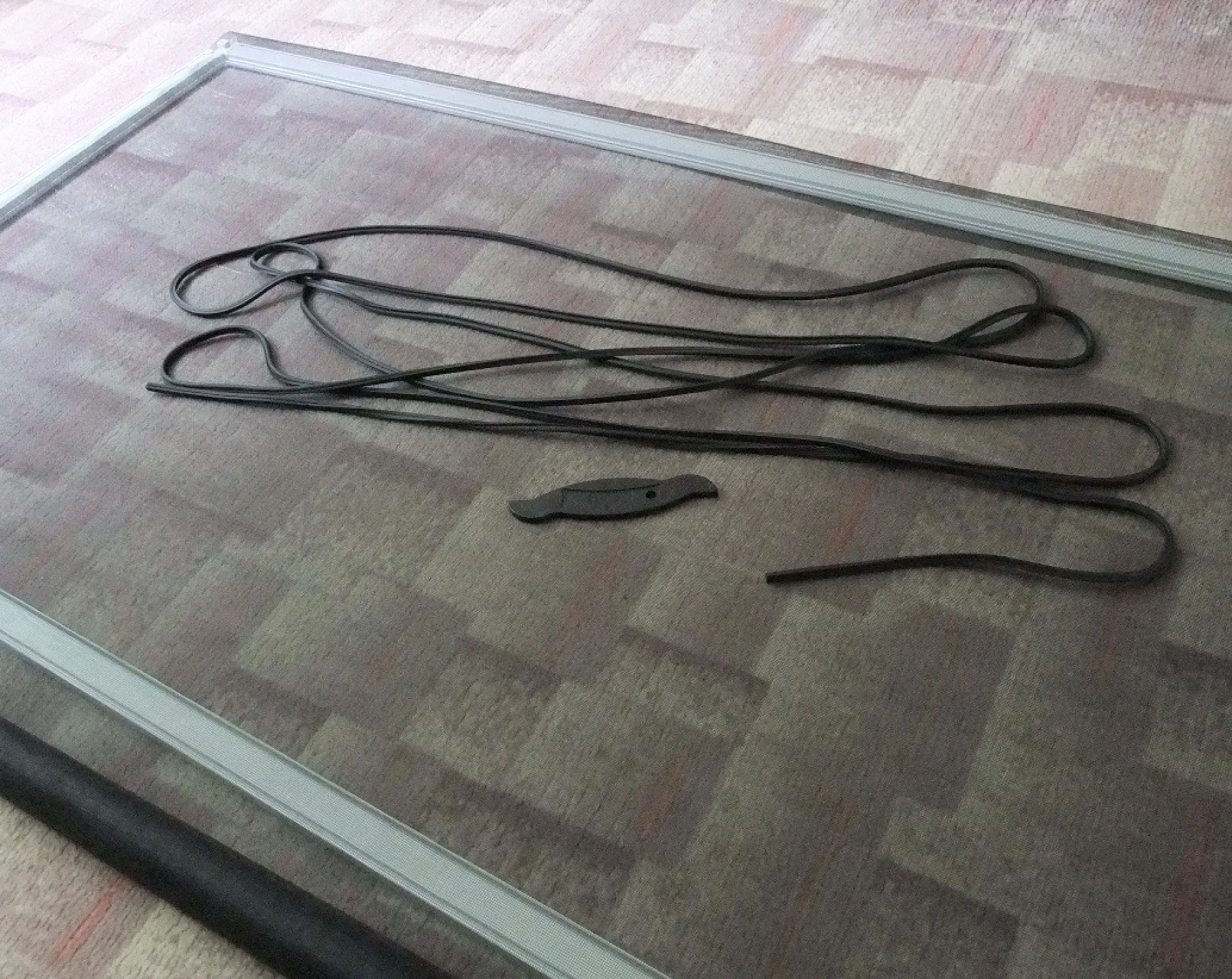

Na smontovaný rám rozložte síť proti hmyzu tak, aby na každé straně síť rám o několik centimetrů překrývala. Připravte si lemovací gumový pásek.

tesa SE
Síťovina a gumový lem

10

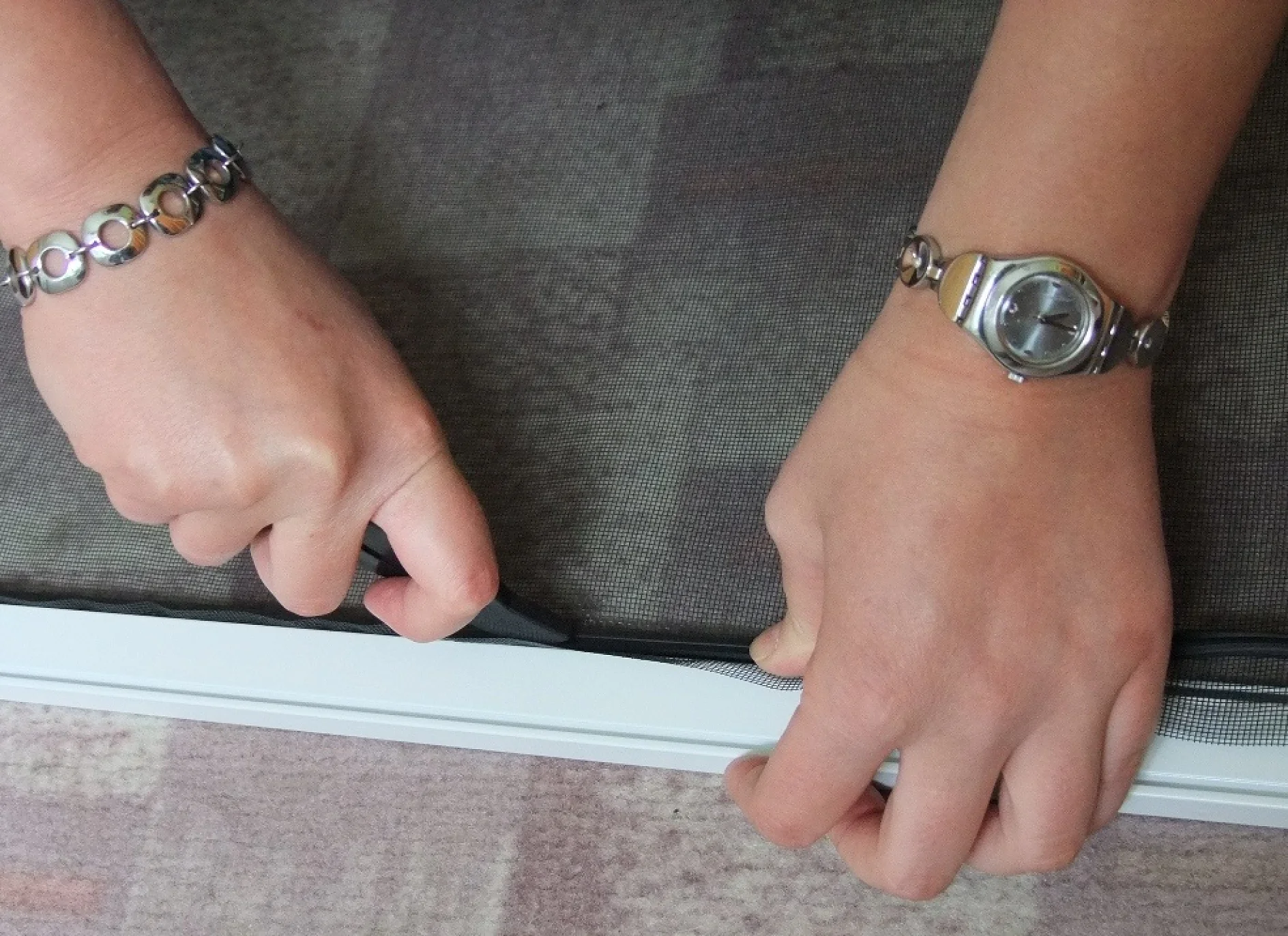

Pomocí lemovací kolébky (součást balení) zatlačte gumový pás po celém obvodu rámu do kanálku profilu.

tesa SE
Přítlačná kolébka je v balení, usnadní zatlačení gumového lemu

11

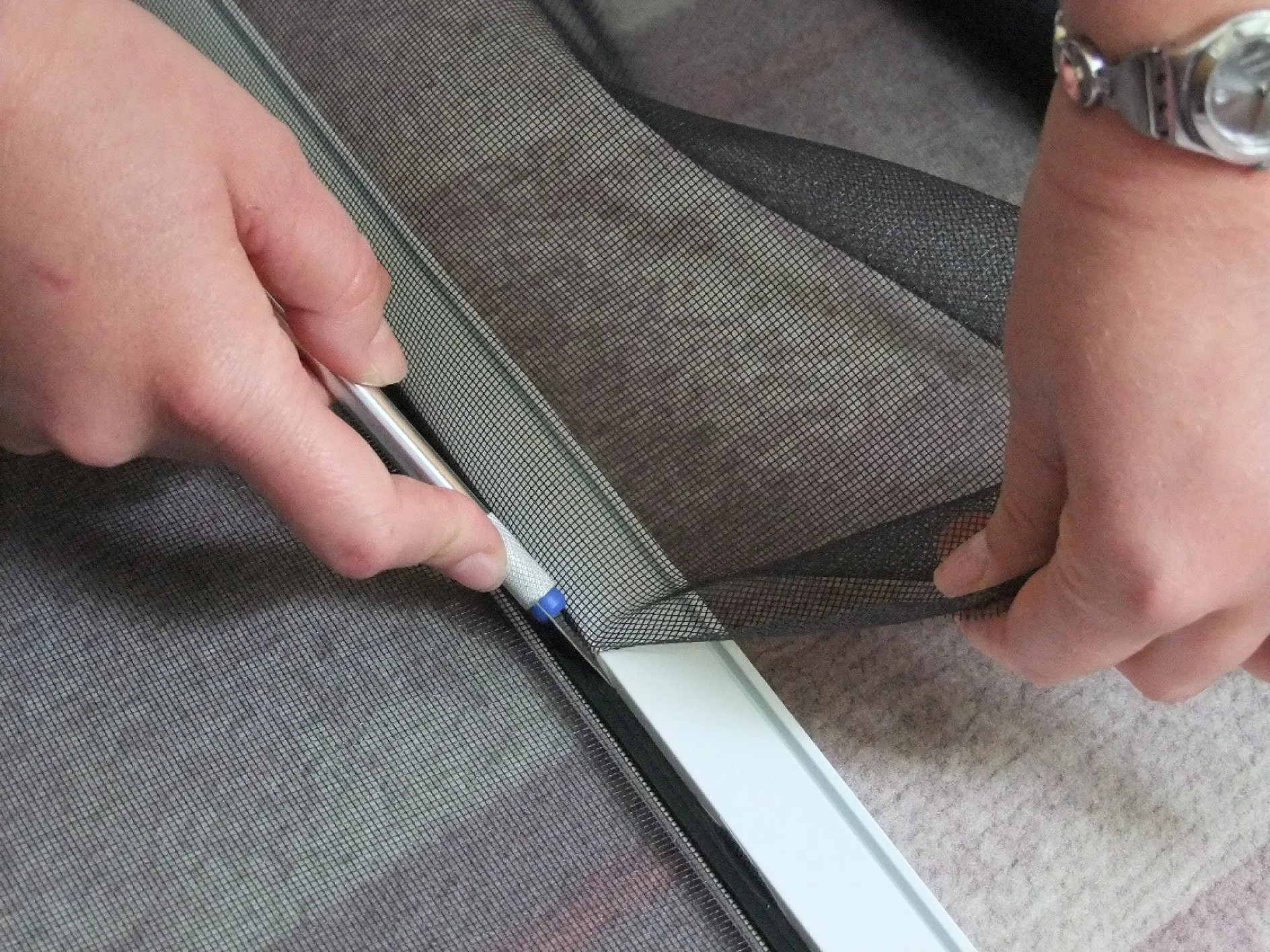

Přečnívající síťovinu opatrně odřízněte. Pozor na poškození laku rámu!

tesa SE
Opatrně odřízněte přebytečnou síťovinu

12

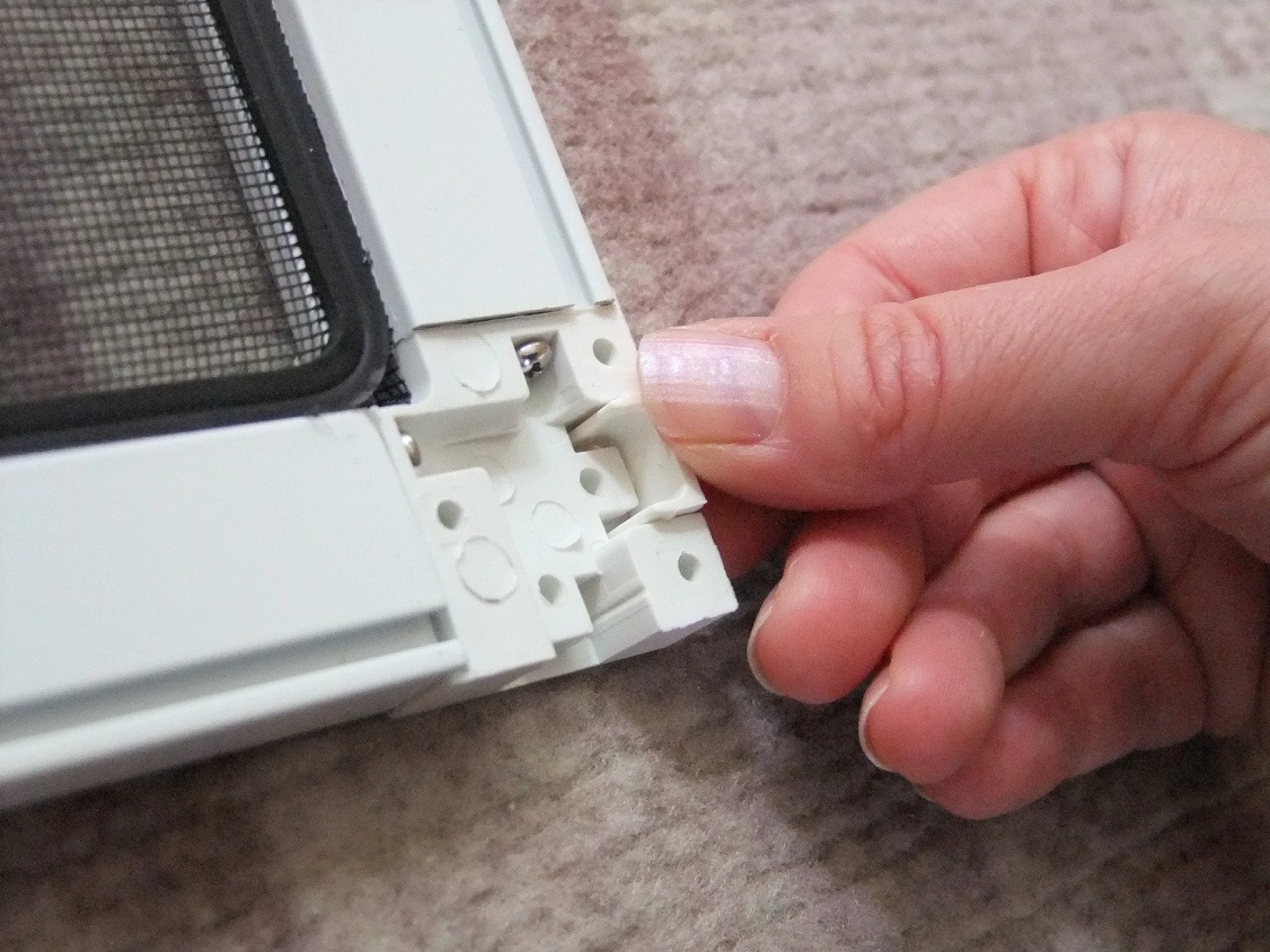

Do montážních otvorů rohových spojek vložte krytky. Do každého rohu patří dva kusy.

tesa SE
Krytky zcela zatlačte do spojky

13

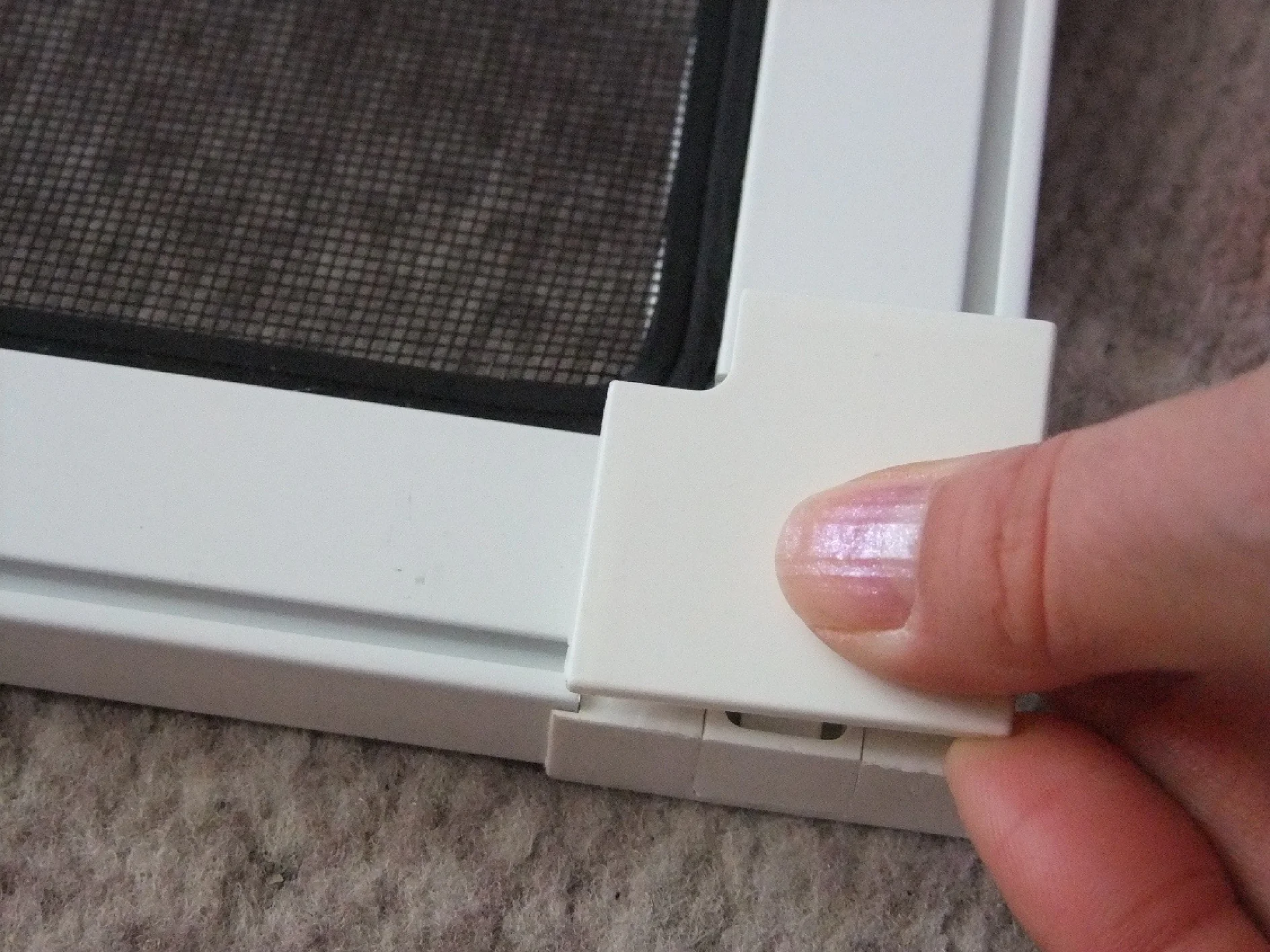

Celou spojku pak uzavřete plastovou krytkou.

tesa SE
Rohová krytka zakryje mechaniku spojky

14

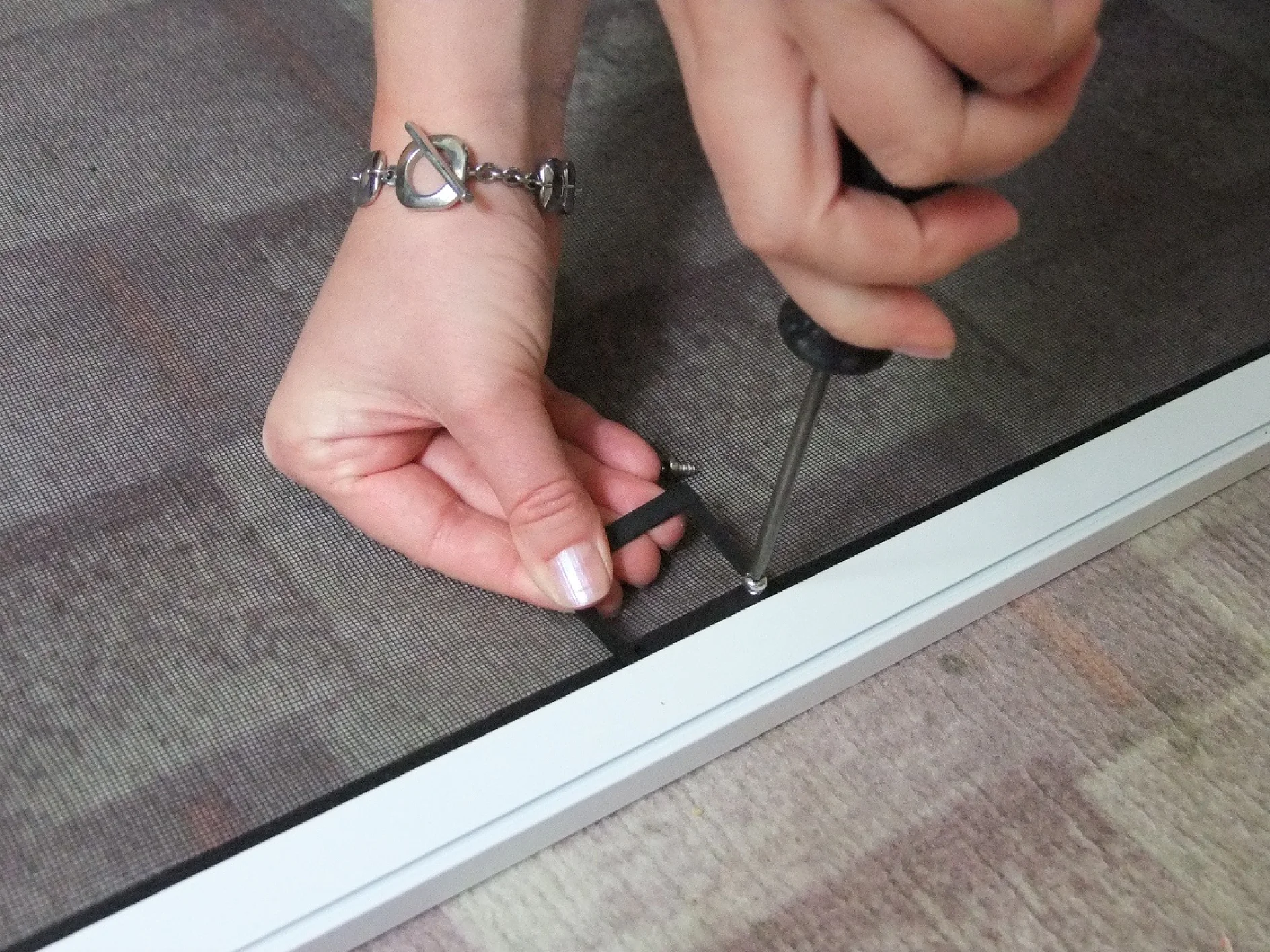

Do gumového lemovacího pásku obou svislých profilů našroubujte plastové držáky rámu. Držák namontujte do potřebné výšky, nejlépe však na střed. Šroub v gumovém pásku dobře drží.

tesa SE
Držáky rámu zašroubujte do gumového lemu

15

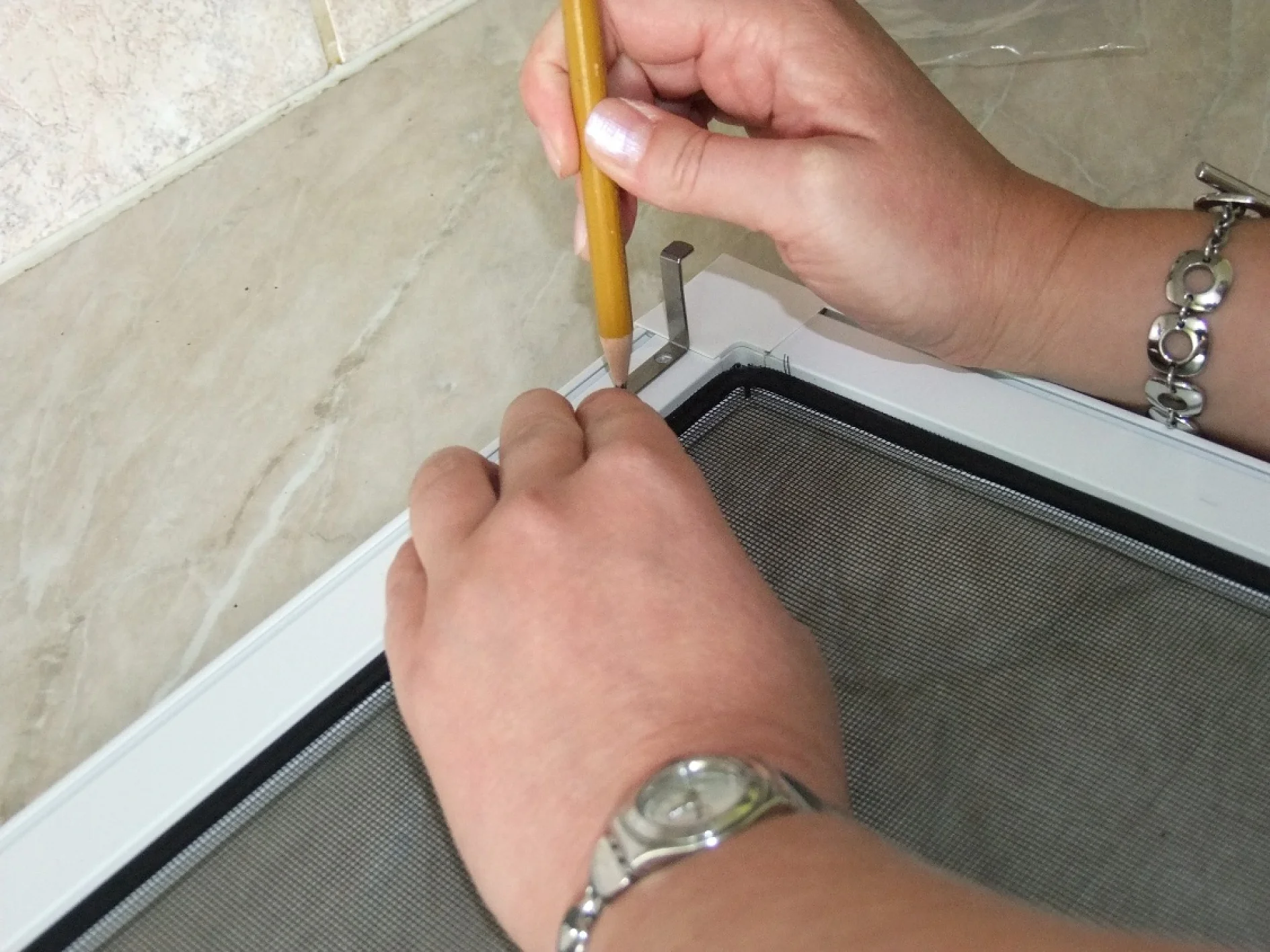

Následuje připevnění závěsných háčků. Z nabízených šíří si vyberte tu správnou, dle šířky rámu vašeho okna.

Montážní postup A:

Dle návodu si vyznačte na rám tužkou otvory pro umístnění závěsných háčků. Dodržujte vzdálenosti dle návodu.

Montážní postup B.

Na gumový pás si vyznačte tužkou otvory pro umístnění závěsných háčků. Dodržujte vzdálenosti dle návodu.

tesa SE
Pečlivě odměřte pozici závěsů

16

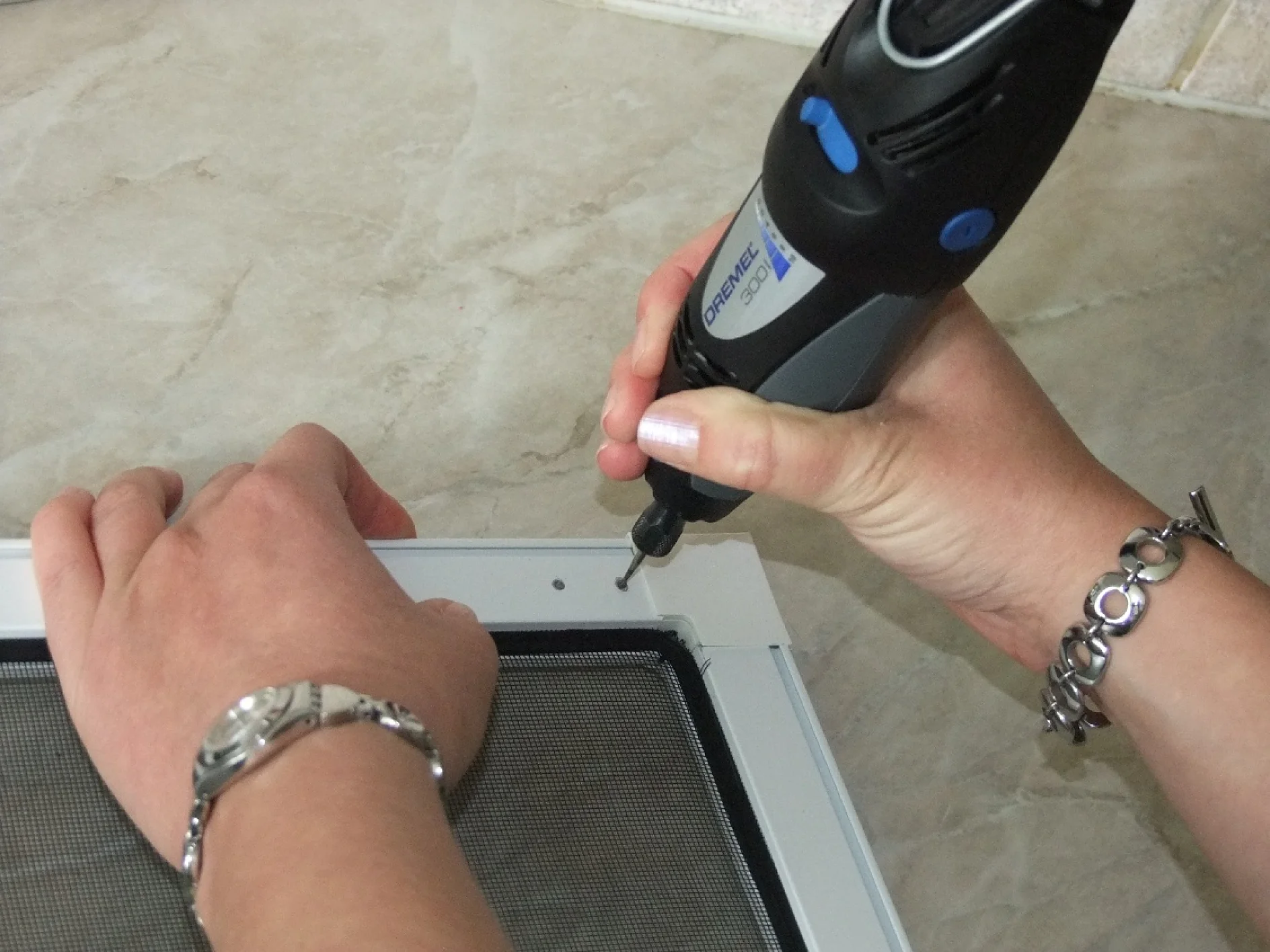

Montážní postup A:

Pomocí ručního vrtáku či vrtačky vyvrtejte do rámu otvory pro závěsy.





tesa SE
Vrtejte až po dvojím přeměření

17

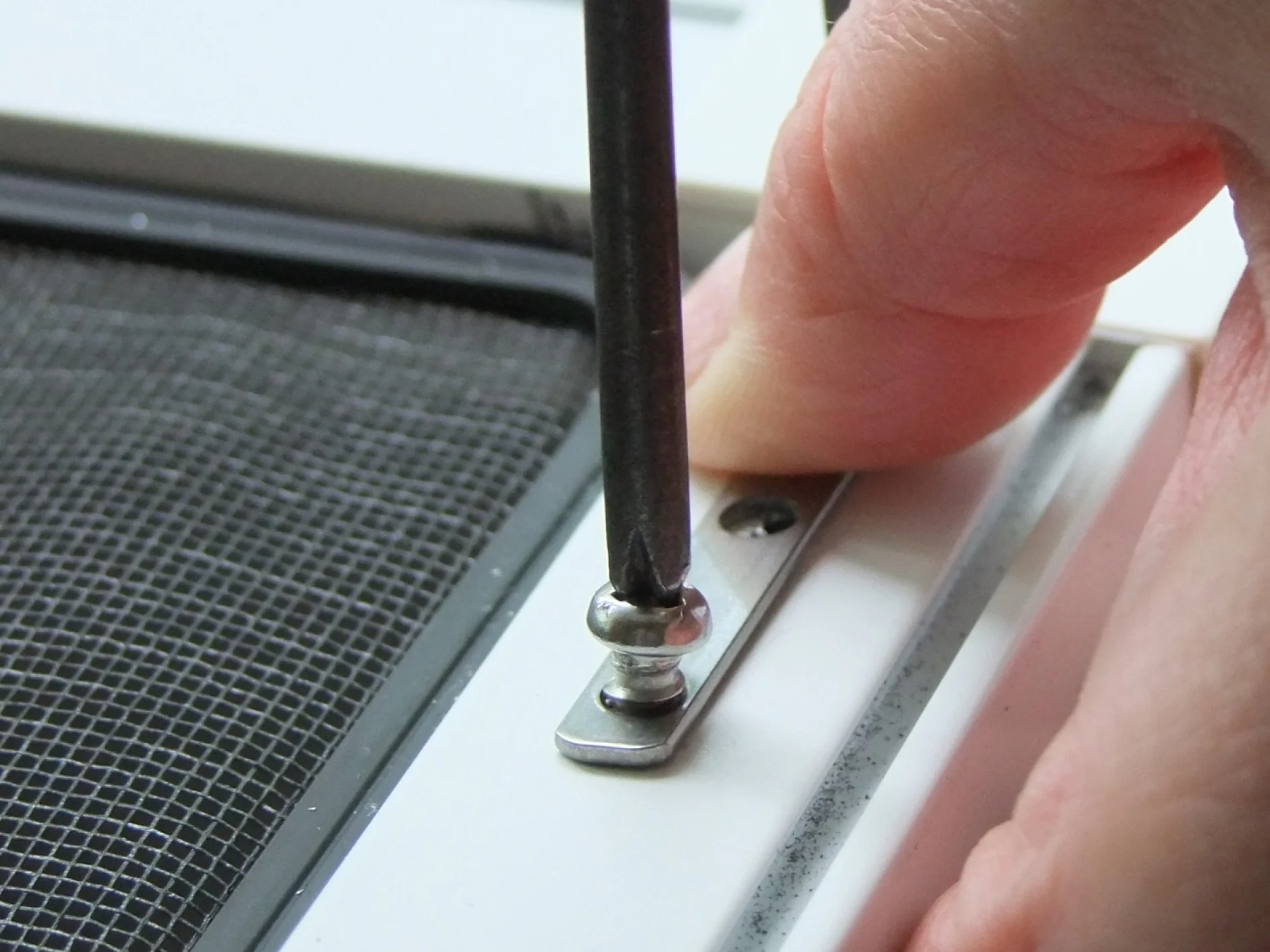

Motážní postup A:

Do vyrvtaných otvorů připevněte závěsy pomocí šroubů.

Montážní postup B:

Do gumového lemu zašroubujte závěsy pomocí šroubů.

tesa SE
Přišroubujte závěsy na rám

18

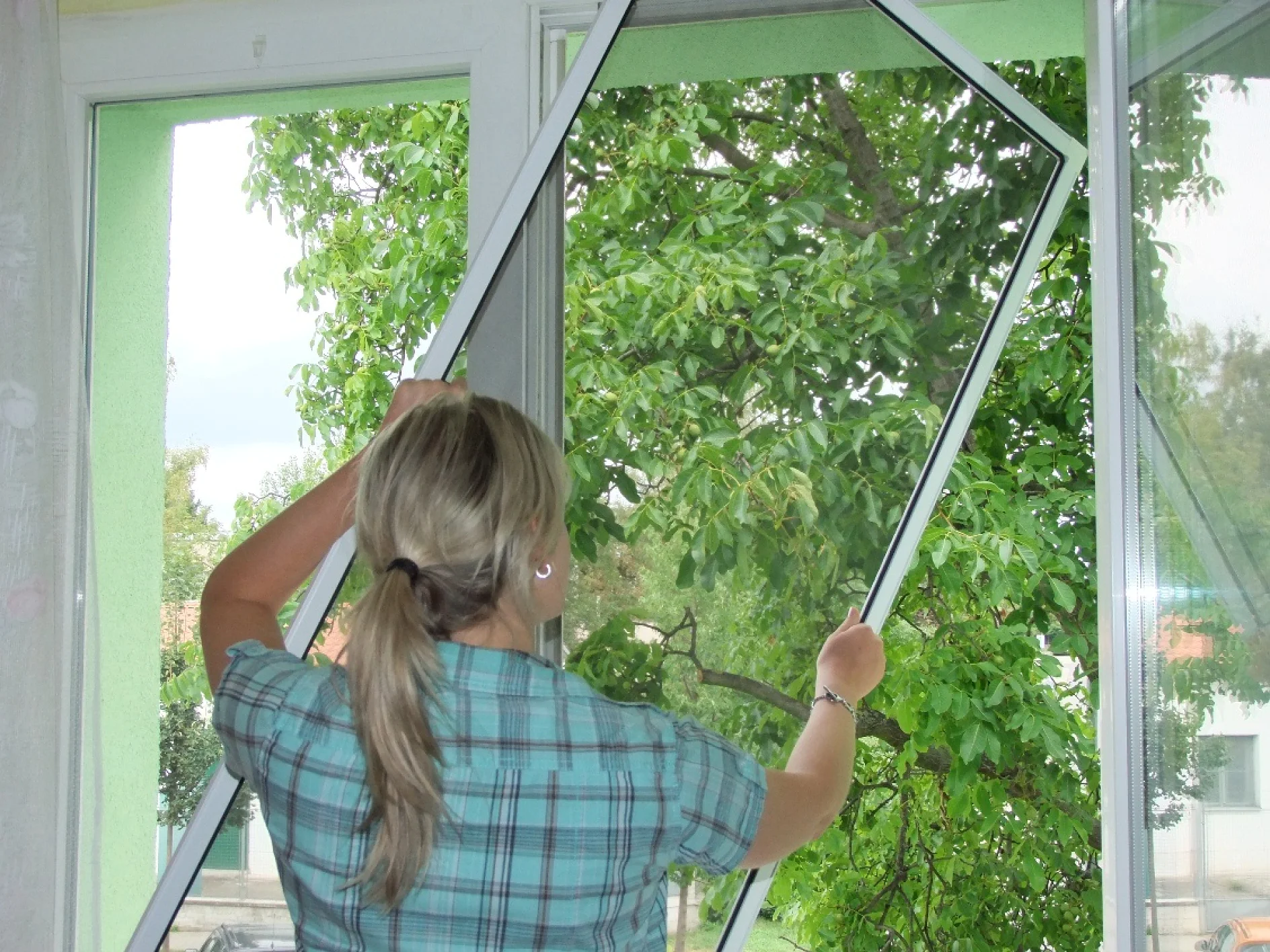

Nyní zavěste rám do okna. Nejprve nasaďte horní hranu, pak dolní a celé okno zatlačte směrem dolů. Pokud bude v některém závěsném háčku volnější, vložte do háčku přiloženou distnační svorku. A je hotovo! Užívejte si noci s otevřeným oknem a bez hmyzu!

tesa SE
Rám vkládejte opatrně
