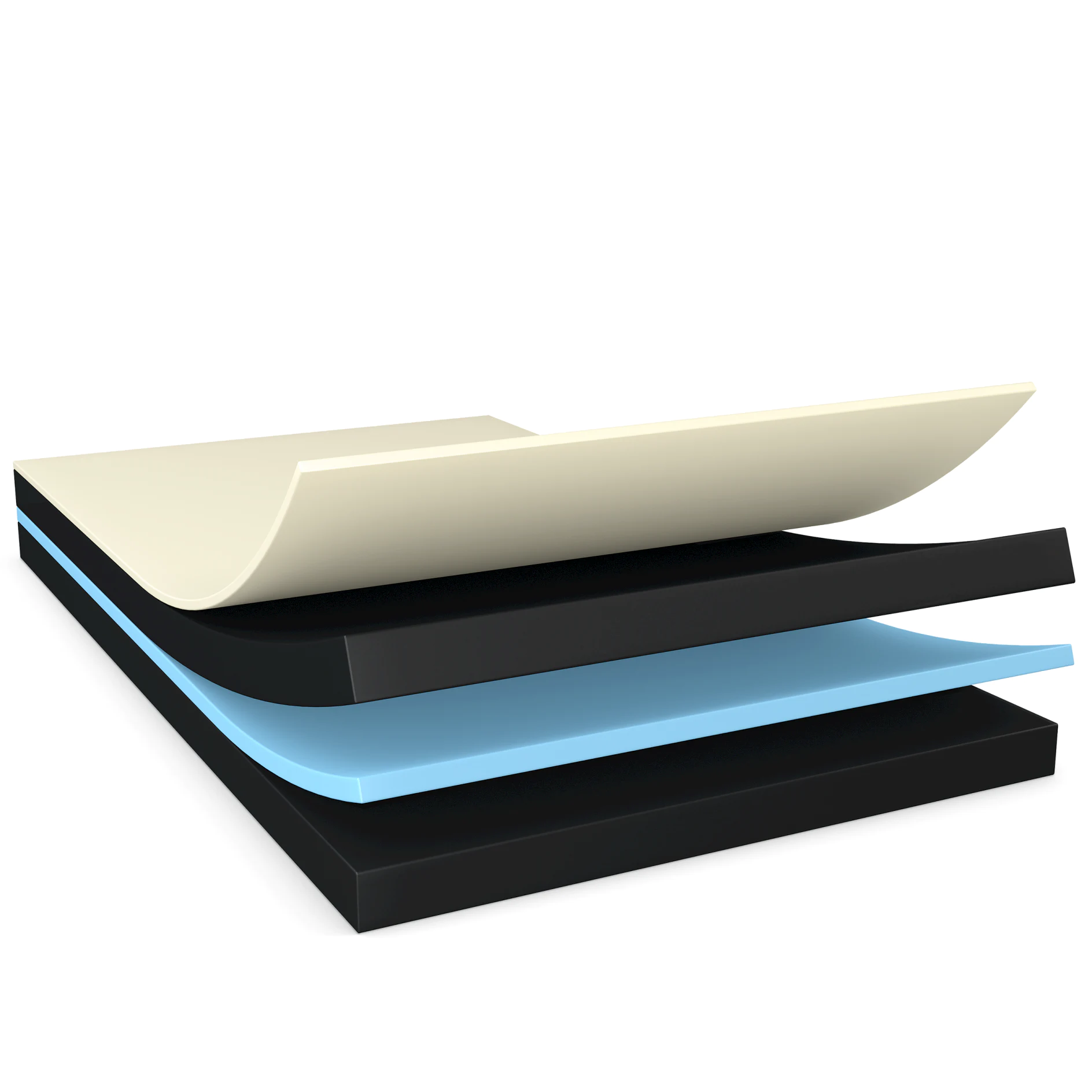

HAF-pet-laminate-black_dr_001
Informacje o produkcie

tesa® 58493

Dwustronna taśma montażowa HAF w kolorze czarnym o grubości 83 µm



Opis produktu

tesa® 58493 to folia aktywowana termicznie, wyprodukowana na bazie żywicy fenolowej i gumy nitrylowej i wyposażona w nośnik z PET.
Folia aktywowana termicznie (HAF) nie wykazuje lepkości w temperaturze pokojowej. Jest aktywowana ciepłem i ciśnieniem przyłożonymi w procesie montażu. Po aktywacji tesa® 58493 zapewnia bardzo dużą siłę wiązania pomiędzy różnymi materiałami.
Szczególne cechy:
  • Grubość: 83 µm

  • Pewne wiązania pomiędzy powierzchniami z tworzywa i metalu nawet przy niewielkich obszarach wiązania

  • Bardzo wysoka odporność na wstrząsy i wypychanie

  • Bardzo małe przesączanie

  • Nadaje się do długoterminowych zastosowań pod dużymi obciążeniami

  • Wiązania pozostają elastyczne

  • Wysoka odporność na starzenie i doskonała odporność na wymagające warunki środowiskowe.

Główne zastosowania

tesa® 58493 jest polecana w szczególności do wiązania elementów metalowych do różnych powierzchni z tworzywa lub metalu, np. SUS lub AL do PMMA, PC lub ABS:
  • Montaż elementów metalowych w telefonach komórkowych lub tabletach

  • Strukturalne wiązanie wewnątrz urządzeń ręcznych

  • Montaż siatki głośnikowej.
HAF-pet-laminate-black_dr_001

HAF-pet-laminate-black_dr_001

Właściwości techniczne

siła łączenia

6 N/mm²

typ substancji klejącej

kauczuk nitrylowy / żywica fenolowa

typ paska zabezpieczającego

papier powlekany

grubość całkowita

83 µm

materiał nośnika

PETP

kolor

czarny

Informacje dodatkowe

Zalecenia techniczne:
tesa® 58493 nie jest samoprzylepna. Jest aktywowana ciepłem i ciśnieniem po pewnym czasie. Na początek zaleca się następujące parametry maszyny.
1. Wstępne laminowanie:
Podczas wstępnego laminowania taśma samoprzylepna zostaje zlaminowana z podłożem metalowym. Ten krok nie wpływa na okres przydatności taśmy samoprzylepnej. Elementy wstępnie zlaminowane można przechowywać przez taki sam okres, co taśmę samoprzylepną.
Ustawienie maszyny:
  • Temperatura¹ 90 – 120°C

  • Ciśnienie² 2 – 6 barów

  • Czas 1,5 – 3,0 s

2. Wiązanie:
Usunąć pasek ochronny z taśmy po etapie laminacji wstępnej. Umieścić element z tworzywa na elemencie metalowym. Poddać część metalową działaniu dostatecznej temperatury przy jednoczesnym przyłożeniu ciśnienia na czas wiązania, aby uzyskać wystarczającą siłę wiązania.
Ustawienie maszyny:
  • Temperatura¹ 180 – 220°C

  • Ciśnienie² 2 – 10 barów

  • Czas 3,0 – 10,0 s

W celu osiągnięcia optymalnego działania zaleca się chłodzenie (przy przyłożeniu ciśnienia) bezpośrednio po etapie wiązania
¹ Temperatura „laminacji wstępnej” i „wiązania" odnoszą się do danych mierzonych przy powierzchni ogrzewanej formy.
² Ciśnienie „laminacji wstępnej” i „wiązania" odnoszą się do siły przekazywanej z powierzchni formy bezpośrednio na obszar wiązania.
Warunki przechowywania zgodnie z koncepcją okresu przydatności tesa® HAF.
Uwaga: Wartości siły wiązania (wartości średnie) uzyskano w standardowych warunkach laboratoryjnych. (Materiał: próbka testowa AL i AL / Warunki wiązania: Temperatura = 180°C; Ciśnienie = 10 barów; Czas = 7 sek.).

Produkty tesa® stale dowodzą swej imponującej jakości. Ponadto, produkty te regularnie poddawane są rygorystycznej kontroli jakości. Wszystkie podane tutaj informacje i zalecenia oparte są na naszej najlepszej w tym względzie wiedzy i praktycznym doświadczeniu i powinny być wykorzystywane wyłącznie do celów specyfikacji, tak dokładnych, jak zostało to uzgodnione w odrębnej umowie. Mimo tego tesa SE nie może dać rękojmi, czy to wyraźnej czy domyślnej. Zatem w każdym konkretnym przypadku to użytkownik ponosi odpowiedzialność za ustalenie zdatności danego produktu tesa® co do celu, jak i przyjętej przez niego metody nakładania. W wypadku jakichkolwiek wątpliwości prosimy zasięgnąć porady w naszym dziale Pomocy Technicznej.

Do pobrania
Powiązane produkty

Powiązane zastosowania
