Ega teie nutitelefon pole kunagi maha prantsatanud või „vette sulpsatanud?“ Kui see elas need põntsud üle ega saanud kannatada, kaitsvad sisemised kleeplindid on selles mänginud oma tähtsat osa.

Tekst Jan Schütte

Kogu maailmas on umbes 2,7 miljardil inimesel nutitelefonid. Pole sugugi haruldane, et kasutajad puudutavad nutitelefonide ekraane mitu tuhat korda päevas postitamiseks, tšättimiseks, netis surfamiseks, või siis helistamiseks. Iga kokkupuude tõstab riski, et digitaalne kaaslane kukub maha, saab märjaks või satub millegi otsa või külge kinni. Tootjad seetõttu püüavad pakkuda oma seadmetele optimaalset kaitset kahjustuste vastu – ning nõuavad oma tarnijatelt vastavalt vastupidavat materjali. See kehtib ka tesa puhul, ettevõte, mis on spetsialiseerunud liimilahendustele.

Nokia kui pioneer

Nutitelefonid on muutumas üha õhemaks ja üha kergemaks –teibid, millega komponente tugevalt kinnitada, teevad selle võimalikuks, sest need säästavad ruumi ja kaalu võrreldes kruvide ja neetidega.

shutterstock_468640499

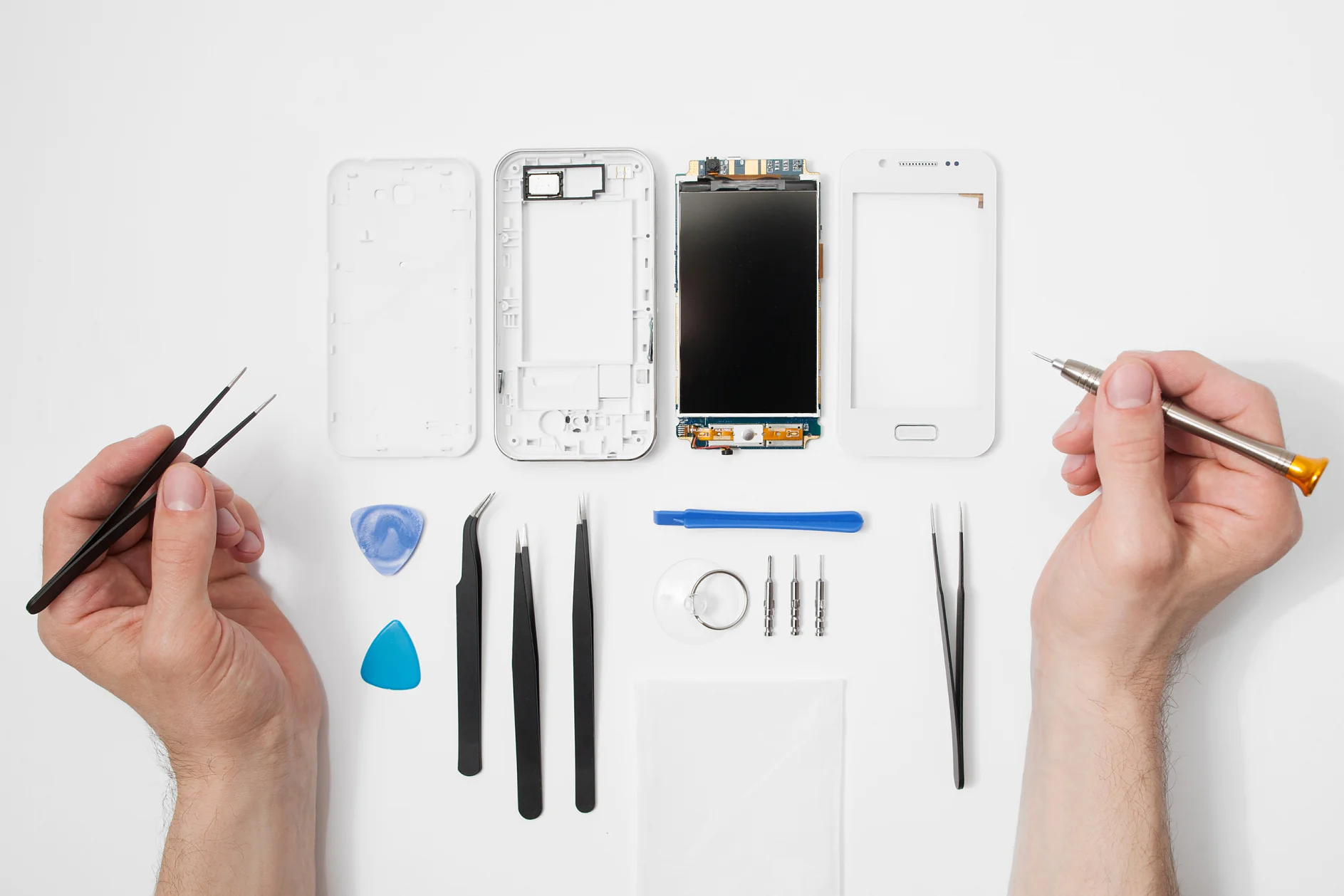

Sa ei pruugi olla teadlik, et nutitelefoni siseküljel kasutatakse kuni 200 eri kleeplinditüüpi kõrgtehnoloogiliste komponentide kinnitamiseks. Neist pakub tesa umbes 70 teipi mitmesugusteks rakendusteks. „Kleeplintidel on palju eeliseid võrreldes muude kinnitusvahenditega: Need vähendavad ruumi ja kaalu, neid on lihtne tootmises töödelda ja tänu neile on seadmeid remondi ajal lihtne avada,“ loetleb Tim Wiersbinski, tesa Elektroonika äriüksuse füüsilise katselabori juht. Kontsern on rakendanud nimetatud tehnoloogiat aktiivselt juba alates 2000. aastast – esialgu Nokia kaudu, millal kehtestati telefonide kleepühenduste testimise standardid.

Suuremad seadmed, väiksemad liimühenduste pinnad

Tänapäeva nutitelefonide ajastul pakub tesa tooteid, mis vastavad mitmete kategooriate nõuetele – näiteks elektrijuhtivusega või kiirgust vähendava toimega, selliseid, mis ühendavad läbipaistvalt ekraani üksikud kihid või mis kinnitavad patareid paika. Kleeplintide paksus varieerub 3 kuni 500 mikromeetrini (µm), mis võrdub umbes 0,003-0,5 millimeetriga. Ülesanne: „Nutitelefonide tootetsüklid lühenevad järjest enam, samas kui seadmed muutuvad järjest suuremaks ja võimsamaks. Samal ajal seostus- või kinnituspindala kahaneb,“ kirjeldab Tim Wiersbinski. Näiteks telefoni ümbrist või korpust ühendatava liimsideme laius on vähenenud aastate jooksul 2mm-lt 0,3 millimeetrini.

tesa_nutitelefonid

200 kleeplinti

kulub keskmiselt nutitelefoni, millest tesa pakub umbes 70 tüüpi mitmesuguste rakenduste tarbeks.

„Piinakamber“ 100 katsetusprotseduuri

Tugev turudünaamika tipneb umbes 30 uue arendusega aastas, tihedas koostöös tootjatega. Selle aluseks on üle 100 katsemeetodist erinevatesse kategooriatesse liigituv portfell. Kõige olulisemad igapäevase nutitelefoni kasutamisega seotud testid hindavad löögikindlust, mõju vee ja kemikaalidega kokku puutudes ning kleeplintide eemaldatavust (nt aku vahetamisel). Enne uute seadmete turule laskmist saadab tesa oma „testnukukesed“ üle „piinakambrisse“. Suurim neist asub Hiinas, Suzhou tehases, kus 17 töötajat teevad igal aastal rohkem kui 1000 testi Lahendusrakenduskeskuses. Asjaolu, et kogu kontserni 70 teadus- ja arendustegevuse spetsialisti töötavad eranditult nutitelefonide liimühenduste valdkonnas, toonitab mitte ainult nende turupotentsiaali vaid ka ettevõtte ambitsioonikaid nõudmisi: „Me ei pea end üksnes kleeplintide tootjaks; aitame klientidel arendada kõige sobivamaid lahendusi kõigis etappides,“ ütleb Tim Wiersbinski.

Electronics_HAF_Heat_Press-002_300dpi

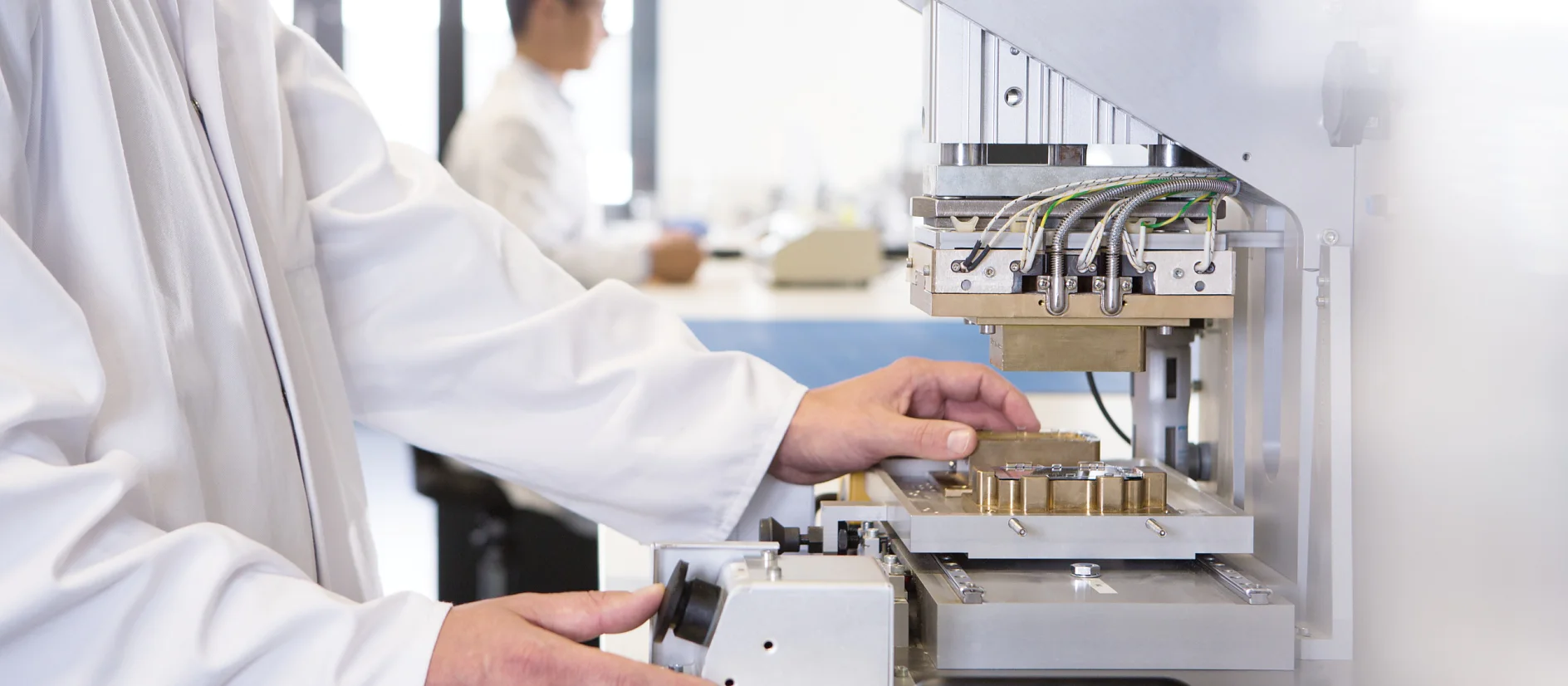

Kuumaktiveeritud kilesid rakendatakse kõrgel temperatuuril ja surve all.

Pärast kõvastamist saavutavad kiled (liimühendused) äärmiselt suure sidestustugevuse isegi väikseimatel ühenduspindadel ning neil on lisaks suurepärane temperatuuri- ja keemiline vastupidavus.

„Nutitelefonide tootetsüklid lühenevad järjest enam, samas kui seadmed muutuvad järjest suuremaks ja võimsamaks. Samal ajal seostus- või kinnituspindala kahaneb.“ .

Tim Wiersbinski

Elektroonika äriüksuse füüsilise katselabori juht

Testprotseduurid

tesa suhtub kleeplintidesse väga karmilt, tagamaks, et need vastaksid nutitelefonide masstootmise standarditele. Sõltuvalt nõuetest valitakse testimismeetodid enam kui 100 testist koondatud testikogumikust. Kõige tähtsamate protseduuride lühiülevaade:

nutitelefon_strand
Vesi: See ei pea tingimata kukkuma WC-potti; leidub palju muid veeallikaidki ümberringi. Modernsed kleeplindid tihendavad ümbrise ja ühendused. Veepidavust on sageli testitud pärast „pesukuivati“ katset (vt allpool).
keemia_tesa_nutitelefon
Kemikaalid: selles kategoorias kleeplindid peavad pakkuma kaitset nutitelefoni igapäevaste ainemõjude nagu päevituskreemi, parfüümi või seebi, samuti higistamise vastu. Selleks otstarbeks lasi tesa testieksemplaril osaliselt vastavatesse vedelikesse vajuda.
tesa_test_shock
Šokk: tesa on loonud selleks puhuks kolm tähtsat protseduuri. Trumli (pesukuivati) katses lastakse seadmel trumli kambris kuni 600 korda pöörelda, mille järel visatakse see ühe meetri kõrguselt alla. Kontrollitud kukkumiskatse matkib mahakukkumisi kontrollitud kõrgustelt (0,8-1,2 meetrit) seadme pikema külje peale, nurkadele, esi- või tagaküljele. Pärast seda rakendab tesa taas Dupont katset testimaks nende kahepoolsete kleeplintide, nagu nt kuvarite ja ekraanide all leiduvad, sitkust ja löögikindlust. Selles katses visati 150-grammine raskus eri kõrgustelt (5–150 cm) kuvari servas olevale kokkupõrkepunkti.
tesa_aku
Eemaldatavus: Hoolimata sellest, mida keegi võiks mõelda, kuvari praod ei juhi just kahjustatistikat. Rohkem levinud on tootmisaegne aku asendamine, remont või kõrvaldamine. tesa on seepärast välja töötanud kleeplindid vastavalt voolujaotusplaadi põhimõtetele. Eelis: Hea nakkevõimega ning kergesti eemaldatav kahjulike aurudeta.
