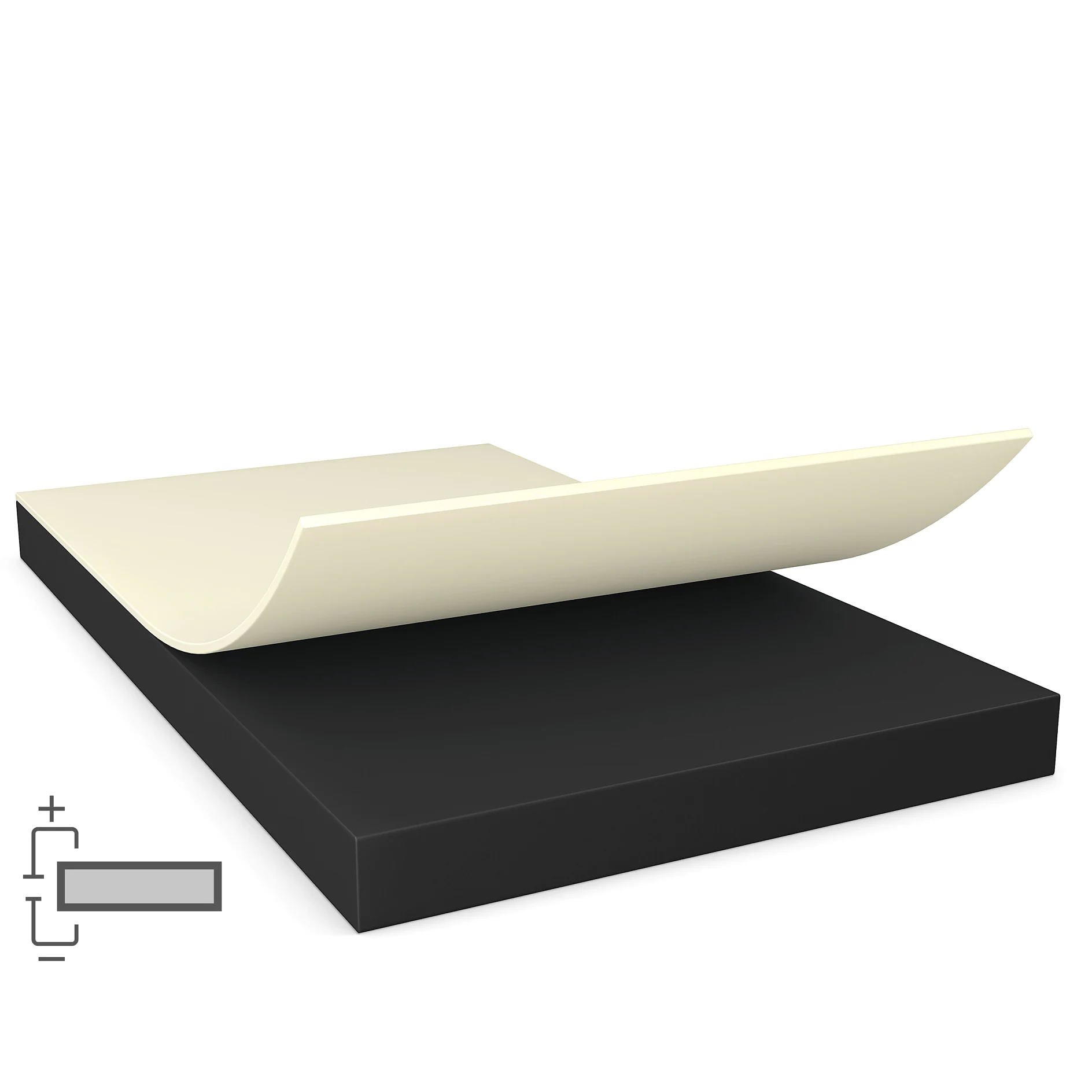

tesa HAF® 8440 HS

เทป HAF ฟิล์มที่ติดโดยการกระตุ้นด้วยความร้อน สีขุ่น หนา 40 ไมครอน



Product description

tesa® HAF 8440 เป็นฟิล์มกาวกระตุ้นด้วยความร้อน กาวสองหน้า โปร่งใส ประกอบด้วยโthermoplastic copolyamide

คุณสมบัติพิเศษ:
  • การยึดติดโมดูลชิพเชื่อถือได้
  • เหมาะสำหรับ PVC, ABS, PET และ PC การ์ด
  • สามารถใช้การได้ดีกับสายการผลิตฝังชิพทั่วไป
  • ไม่สามารถมองเห็นบน assembled card

Main applications

tesa® HAF 8440 ได้รับการออกแบบเป็นพิเศษสำหรับการฝังชิปโมดูลลงในสมาร์ทการ์ด

Technical properties

Bonding strength

12 นิวตัน/ตารางมิลลิเมตร

Type of adhesive

copolyamide

Type of liner

glassine

Total thickness

40 µm

Backing material

ไม่มี

Additional Info

คำแนะนำทางเทคนิค:
ค่าต่างๆ ต่อไปนี้เป็นคำแนะนำสำหรับพารามิเตอร์ของเครื่องจักรที่จะใช้เบื้องต้น โปรดทราบว่าค่าพารามิเตอร์ที่เหมาะสมขึ้นอยู่กับชนิดของเครื่อง รวมทั้งวัสดุที่ใช้สำหรับตัวการ์ด ชิพโมดูล และข้อกำหนดของลูกค้า

1. การติดเคลือบเบื้องต้น:
ช่วงการติดเบื้องต้น เทปกาวได้รับการเคลือบติดบนสายพานโมดูล ขั้นตอนนี้สามารถทำได้แบบอินไลน์หรือออฟไลน์ ขั้นตอนเคลือบติดเบื้องต้นนี้ไม่ส่งผลกระทบต่ออายุการเก็บรักษาของเทป

การตั้งค่าเครื่องจักร:
  • อุณหภูมิ 130 - 140 °C
  • แรงกดทับ 2-3 บาร์
  • เวลา 2.5 ม./นาที

2.การฝังโมดูล:
ระหว่างการฝังโมดูล โมดูลที่เคลือบติดเทปแล้วจะถูกDie-cut จากสายพานโมดูลและถูกวางเข้าในหลุมของบัตรและติดอย่างถาวรเข้ากับตัวบัตรโดยความร้อนและแรงกด สำหรับขั้นตอนนี้ การจัดการที่แน่นอนในขั้นนี้ขึ้นอยู่กับชนิด implanting line ที่ใช้ สามารถใช้ทั้งแบบกดขั้นตอนเดียวและแบบกดอัดหลายๆครั้ง ปัจจุบันวิธีแบบกดอัดหลายครั้งเป็นแบบที่ใช้กันโดยทั่วไป

การตั้งค่าเครื่อง - กดอัดขั้นตอนเดียว:
  • อุณหภูมิ¹ 180–220 °C
  • แรงกด 65 N/โมดูล
  • เวลา 1.5 วินาที

กระบวนการกดอัดหลายครั้ง(การกดอัดด้วยความร้อน 2 ครั้งหรือมากกว่า) - การตั้งค่าเครื่อง:
  • อุณหภูมิ¹ 180 – 220 °C
  • แรงกด 65 N/โมดูล
  • เวลา 2 x 0,7 วินาที /3 x 0.5 วินาที

¹ อุณหภูมิตามที่วัดภายในเครื่องกดอัดด้วยความร้อน สำหรับวัสดุบัตรที่แตกต่างกันมีการตั้งค่าอุณหภูมิที่แตกต่างกัน มีแนะนำดังนี้:

1 PVC 180 - 190 °C

1 ABS 180 - 190 °C

1 PET 190 - 200 °C

1 PC 200 - 220°C

สำหรับการใช้งานอื่น ๆ นอกเหนือจากการฝังชิปโมดูล ควรใช้การตั้งค่าเครื่องที่แตกต่างกัน
ค่าความแข็งแรงของการติดได้รับการทดสอบภายใต้สภาวะห้องปฏิบัติการมาตรฐาน ค่าที่ได้ได้รับการันตีจากการทดสอบด้วยจำนวนจำกัดในแต่ละชุดการผลิต (วัสดุ: ชิ้นงานทดสอบ Etchedอะลูมิเนียม/สภาวะการติด: อุณหภูมิ = 120 °C; p = 10 บาร์; เวลา = 8 นาที)

สภาพการเก็บรักษาเป็นไปตามมาตรฐานอายุการใช้งาน tesa® HAF

tesa® products prove their impressive quality day in, day out in demanding conditions and are regularly subjected to strict controls. All technical information and data above mentioned are provided to the best of our knowledge on the basis of our practical experience. They shall be considered as average values and are not appropriate for a specification. Therefore tesa SE can make no warranties, expressed or implied, including, but not limited to any implied warranty of merchantability or fitness for a particular purpose. The user is responsible for determining whether the tesa® product is fit for a particular purpose and suitable for the user’s method of application. If you are in any doubt, our technical staff will be glad to support you.
