Tehnilised omadused
| Kogupaksus | 60 µm |
| Põhimiku materjal | ei |
| Type of adhesive | type: nitrile rubber / phenolic resin |
| Type of liner | type: glassine |
| Värvus | oranž |
8410

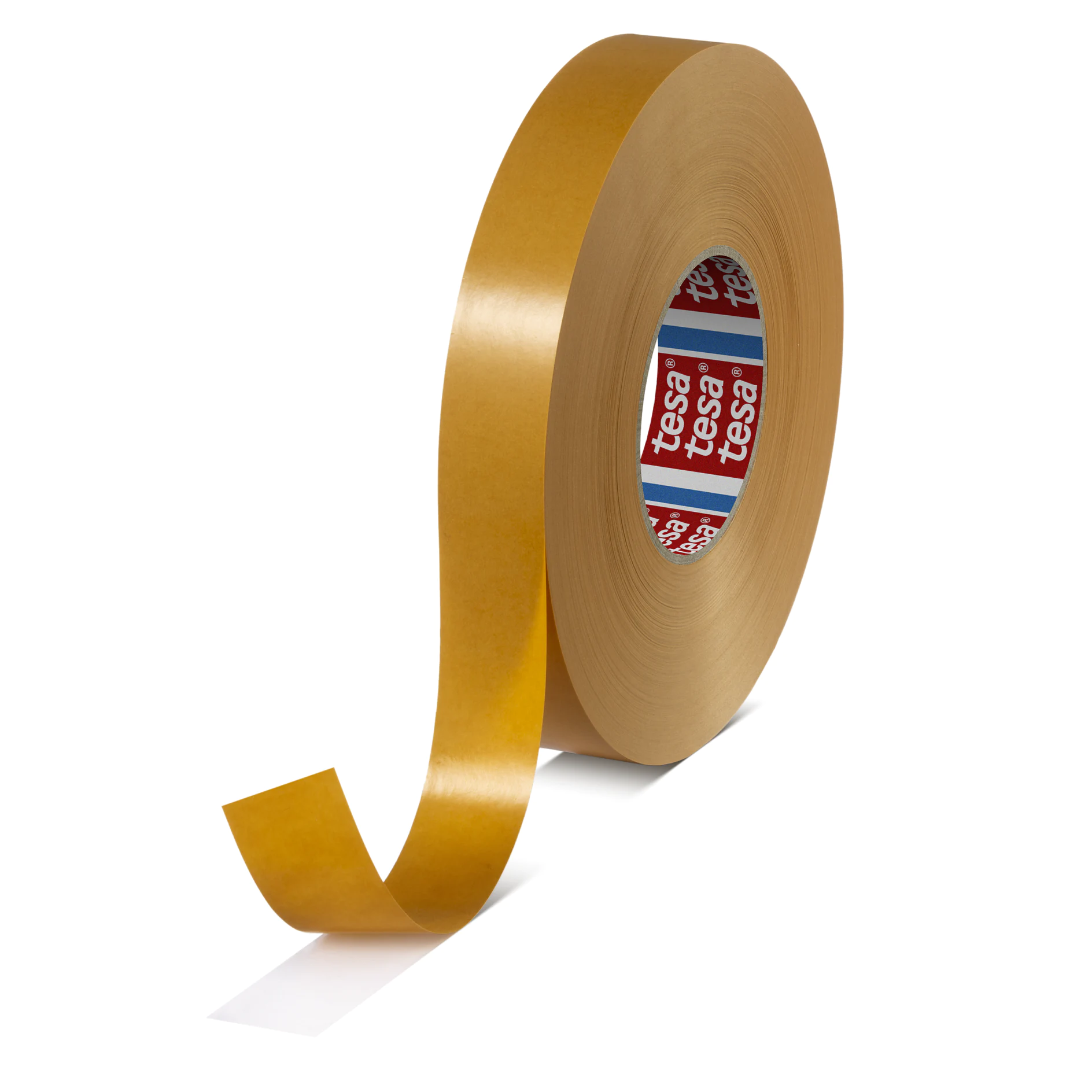

60μm merevaikkollane reaktiivne HAF-paigaldusteip
Tootekirjeldus
tesa® HAF 8410 on termiliselt aktiveeritav kahepoolne merevaikkollane kleepkile, mis põhineb fenoolvaigul ja nitriilkummil.
Eriomadused:
- kiipmoodulite usaldusväärsed liimühendused;
- sobib PVC-, ABS-, PET- ja PC-kaartide korral;
- hea töödeldavus kõikidel tavapärastel koosteliinidel;
- hea vananemiskindlus;
- eluaegne paindlikkus tänu suurele kummisisaldusele.
Tootedetailid ja spetsifikatsioonid
Peamised rakendused
tesa® HAF 8410 on spetsiaalselt välja töötatud kiipmoodulite sisestamiseks kiipkaartidesse. Samuti sobib see termoresistentsete materjalide, näiteks metallide, klaasi, plastiku, puidu ja tekstiilide liimühendusteks (nt siduri hõõrdkate).
Tehnilised omadused
| Kogupaksus | 60 µm |
| Põhimiku materjal | ei |
| Type of adhesive | type: nitrile rubber / phenolic resin |
| Type of liner | type: glassine |
| Värvus | oranž |
Hindamisomadused
| Nakketugevus (dünaamiline nihe) | 12 N/mm² |
Hindamisomadused
| Nakketugevus (dünaamiline nihe) | 12 N/mm² |
Täiendav info
Kiipkaartide paigaldamise tehnilised soovitused:
tesa® HAF 8410 ei ole isekleepuv. Teip aktiveeritakse teatud ajavahemikel rakendatud soojuse ja survega. Alustades kasutage parameetrite järgmisi soovituslikke väärtusi. Juhime tähelepanu, et optimaalsed parameetrid olenevad suurel määral masina tüübist, kaardis kasutatud materjalidest ning kiipmoodulitest, samuti kliendi nõuetest.
1. Eelnev lamineerimine
Eelneva lamineerimise ajal kaetakse moodulivöö kleeplindi kihiga. Eelnev lamineerimine ei mõjuta kleeplindi kõlblikkusaega. Eelnevalt lamineeritud vöösid võib ladustada kleeplindiga sama aja vältel.
Masina seadistus
2. Mooduli sisestamine
Mooduli sisestamise ajal stantsitakse eellamineeritud moodulid moodulivööst välja, positsioneeritakse kaardi süvendi kohale ning temperatuuri ja surve abil tagatakse püsiv liimühendus kaardiga. Olenevalt koosteliini tüübist võib kasutada nii ühe- kui ka mitmeetapilist meetodit. Tänapäeval on tavapärane mitmeetapiline meetod.
Üheetapiline protsess – masina seadistus
Mitmeetapiline protsess – masina seadistus
¹ Temperatuur on mõõdetud kuumpressi templis. Eri materjalist kaartide korral soovitame kasutada eri temperatuure:
PVC ja ABS: 180–190 °C
PET ja PC: 190–200 °C
Nakketugevuse väärtused saadi standardsetes laboritingimustes. Väärtus on lubatud vahemikus ja seda kontrollitakse iga tootepartii puhul (materjal: söövitatud alumiiniumist proovikeha / liimühenduse tingimused: temp. = 120 °C; p = 10 bar; t = 8 min).
Maksimaalse nakketugevuse saavutamiseks peavad pinnad olema puhtad ja kuivad. Ladustamistingimused peavad vastama tesa® HAFi kõlblikkusaja kontseptsioonile.
tesa® HAF 8410 ei ole isekleepuv. Teip aktiveeritakse teatud ajavahemikel rakendatud soojuse ja survega. Alustades kasutage parameetrite järgmisi soovituslikke väärtusi. Juhime tähelepanu, et optimaalsed parameetrid olenevad suurel määral masina tüübist, kaardis kasutatud materjalidest ning kiipmoodulitest, samuti kliendi nõuetest.
1. Eelnev lamineerimine
Eelneva lamineerimise ajal kaetakse moodulivöö kleeplindi kihiga. Eelnev lamineerimine ei mõjuta kleeplindi kõlblikkusaega. Eelnevalt lamineeritud vöösid võib ladustada kleeplindiga sama aja vältel.
Masina seadistus
- Temperatuur: 120–140 °C
- Surve: 2–3 bar
- Aeg: 2,5 m/min
2. Mooduli sisestamine
Mooduli sisestamise ajal stantsitakse eellamineeritud moodulid moodulivööst välja, positsioneeritakse kaardi süvendi kohale ning temperatuuri ja surve abil tagatakse püsiv liimühendus kaardiga. Olenevalt koosteliini tüübist võib kasutada nii ühe- kui ka mitmeetapilist meetodit. Tänapäeval on tavapärane mitmeetapiline meetod.
Üheetapiline protsess – masina seadistus
- Temperatuur1: 180–200 °C
- Surve: 65–75 N/moodul
- Aeg: 1,5 s
Mitmeetapiline protsess – masina seadistus
- Temperatuur1: 180–200 °C
- Surve: 65–75 N/moodul
- Aeg: 2 × 0,7 s / 3 × 0,5 s
¹ Temperatuur on mõõdetud kuumpressi templis. Eri materjalist kaartide korral soovitame kasutada eri temperatuure:
PVC ja ABS: 180–190 °C
PET ja PC: 190–200 °C
Nakketugevuse väärtused saadi standardsetes laboritingimustes. Väärtus on lubatud vahemikus ja seda kontrollitakse iga tootepartii puhul (materjal: söövitatud alumiiniumist proovikeha / liimühenduse tingimused: temp. = 120 °C; p = 10 bar; t = 8 min).
Maksimaalse nakketugevuse saavutamiseks peavad pinnad olema puhtad ja kuivad. Ladustamistingimused peavad vastama tesa® HAFi kõlblikkusaja kontseptsioonile.
tesa® tooted tõestavad päevast päeva nõudlikes tingimustes oma muljetavaldavat kvaliteeti ja neid kontrollitakse regulaarselt rangelt. Kõik tehnilised andmed ja ülaltoodud andmed edastatakse meie teadmiste põhjal ning meie praktilistele kogemustele tuginedes. Neid loetakse keskmisteks väärtusteks ja need pole spetsifikatsioonideks sobivad. Seepärast ei saa tesa SE pakkuda mingeid otseseid ega kaudseid garantiisid, sealhulgas, kuid mitte ainult, müügikõlblikkuse garantiid või sobivust kindlaks eesmärgiks. Kasutaja vastutab selle eest, kas tesa® toode sobib konkreetseks otstarbeks ja sobib kasutaja kasutusviisiga. Kui teil on mingeid kahtlusi, aitavad meie tehnilised töötajad teid hea meelega.
